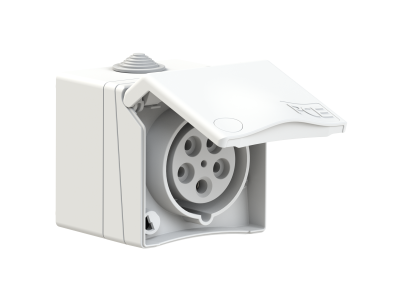

Gniazdo nadtynkowe przelotowe zabudowane seria Design 16A 3P+Z+N 400V 50/60Hz 6h IP44 | 865-6v PCE

Alternatywny kod produktu: 9003399082269

Opis i Kluczowe Cechy

Gniazdo nadtynkowe przelotowe zabudowane serii Design, symbol 865-6v, to solidne rozwiązanie do przyłączenia odbiorników trójfazowych 400 V. Zaprojektowane z myślą o obciążeniu prądowym 16 A, zapewnia bezpieczną i niezawodną pracę w instalacjach przemysłowych i użyteczności publicznej. Wyposażone w 5 styków (3P+Z+N) oraz stopień ochrony IP44, gwarantuje ochronę przed ciałami stałymi i bryzgami wody. Szerokość modułu nie jest określona – gniazdo występuje w formie nadtynkowej, co ułatwia montaż w puszkach lub bezpośrednio naścienny.

• Prąd znamionowy 16 A: Pozwala na bezpieczne zasilanie odbiorników o znacznym poborze mocy, bez ryzyka przeciążenia styków.
• Napięcie 400 V AC, 50/60 Hz: Przystosowane do sieci trójfazowej – idealne do zasilania silników, maszyn i urządzeń warsztatowych.
• Stopień ochrony IP44: Chroni wnętrze przed wnikaniem cząstek stałych o średnicy powyżej 1 mm oraz bryzgami wody, umożliwiając montaż w wilgotnych pomieszczeniach technicznych.
• Odporne na uderzenia piłką zgodnie z DIN 18032: Specjalna konstrukcja obudowy zapewnia wytrzymałość mechaniczną, co czyni gniazdo szczególnie trwałym w halach sportowych i innych miejscach narażonych na uderzenia.
• Kołnierz obracany o 180°: Umożliwia ustawienie części prądowej w pozycji normalnej lub obróconej, co ułatwia dopasowanie do kierunku podłączenia przewodów i optymalizuje przestrzeń montażową.

Zgodność z Normami

Produkt został wykonany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Konstrukcja spełnia wymagania normy DIN 18032 dotyczącej odporności na uderzenia piłką na halach sportowych. Wszelkie inne normy – jeśli nie wymienione w danych producenta – nie są deklarowane.

Zastosowanie

Gniazdo przeznaczone jest do podłączania odbiorników trójfazowych w obiektach, gdzie wymagana jest odporność mechaniczna i ochrona przed wilgocią. Sprawdza się w instalacjach stałych, a także jako gniazdo przelotowe umożliwiające łączenie urządzeń w łańcuch.

• Zasilanie urządzeń w halach sportowych (np. oświetlenie boisk, tablice wyników, nagłośnienie) – odporność na uderzenia piłką.
• Podłączenie maszyn i narzędzi w warsztatach, garażach, małych zakładach produkcyjnych (prąd 16 A, napięcie 400 V).
• Zasilanie urządzeń w pomieszczeniach technicznych i gospodarczych narażonych na kurz i wilgoć (IP44).
• Gniazdo przelotowe w ciągach zasilających na budowach lub imprezach tymczasowych (łatwe łączenie wielu odbiorników).

Wskazówki Montażowe

Montaż i wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Gniazdo przeznaczone jest do montażu nadtynkowego na ścianie lub w puszce instalacyjnej. Przekrój przewodów należy dobrać do prądu znamionowego 16 A oraz warunków obciążenia. Zaleca się dokręcanie zacisków z momentem zgodnym z dokumentacją producenta (brak konkretnej wartości w danych – stosuj ogólne wytyczne dla tego typu aparatury, np. 0,5–1,2 Nm w zależności od przekroju). Przed pierwszym użyciem sprawdź poprawność podłączenia faz, przewodu neutralnego (N) i ochronnego (PE).

FAQ

• Czy gniazdo ma podświetlenie LED? Nie. Gniazdo nie jest wyposażone w podświetlenie. To standardowe gniazdo przelotowe bez elementów sygnalizacyjnych.
• Jaki stopień ochrony ma to gniazdo i gdzie można je montować? Stopień ochrony IP44 oznacza, że gniazdo jest odporne na ciała stałe większe niż 1 mm oraz bryzgi wody. Może być montowane w pomieszczeniach wilgotnych (np. pralnia, piwnica) oraz na zewnątrz pod zadaszeniem. Unikaj bezpośredniego narażenia na strugi wody.
• Co oznacza oznaczenie "6h" w specyfikacji? "6h" to oznaczenie położenia bolec ochronnego (PE) w gnieździe – zgodnie z normą dla gniazd przyłączeniowych, ustawienie na godzinę 6 (dół). W tym modelu kołnierz można obrócić o 180°, co pozwala zmienić położenie styku ochronnego, jeśli wymaga tego specyfika instalacji.
