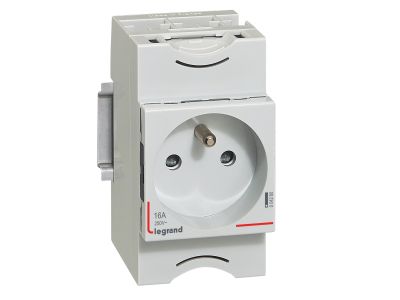

Gniazdo modułowe z/u z przesłoną na szynę G380 16A 250V | 004280 Legrand

Opis i Kluczowe Cechy

Gniazdo modułowe Legrand o numerze katalogowym 4280 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o profesjonalnych rozdzielnicach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A oraz napięciem roboczym 250 V AC, co pozwala na bezpieczne zasilanie narzędzi, aparatury pomiarowej oraz urządzeń serwisowych bezpośrednio z poziomu szafy sterowniczej. Konstrukcja gniazda oparta jest na standardzie 2P+Z (dwubiegunowe z uziemieniem), co gwarantuje pełne bezpieczeństwo użytkowania. Kluczowym elementem podnoszącym standard bezpieczeństwa są wbudowane przesłony torów prądowych, które chronią przed przypadkowym kontaktem z elementami pod napięciem, co jest szczególnie istotne w miejscach o ograniczonym dostępie osób postronnych.

• Szerokość modułowa: Urządzenie zajmuje 2,5 modułu (17,5 mm każdy), co przekłada się na łączną szerokość 43,75 mm w rzędzie rozdzielnicy.
• Solidne zaciski: Zapewniają trwałe połączenie przewodów i minimalizują rezystancję styku.
• Estetyka i trwałość: Wykonane z wysokiej jakości tworzywa odpornego na starzenie i wysokie temperatury.

Zgodność z Normami

Produkt marki Legrand został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu modułowego. Spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz kompatybilności z systemami montażowymi opartymi na wspornikach TH35. Posiada niezbędne certyfikaty dopuszczające do stosowania w instalacjach przemysłowych i domowych na terenie Unii Europejskiej, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Gniazdo modułowe 4280 znajduje szerokie zastosowanie w nowoczesnej elektrotechnice. Jest niezastąpione w:

• Rozdzielnicach głównych i oddziałowych: Umożliwia podłączenie urządzeń diagnostycznych podczas przeglądów okresowych.
• Szafach sterowniczych automatyki: Służy jako punkt zasilania dla laptopów serwisowych, programatorów PLC czy zasilaczy buforowych.
• Instalacjach domowych: Montowane w tablicach bezpiecznikowych w celu zapewnienia łatwego dostępu do energii elektrycznej w pomieszczeniach technicznych i garażach.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiednią siłę docisku zacisków śrubowych, aby zapobiec przegrzewaniu się styków przy maksymalnym obciążeniu 16 A.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do prądu znamionowego (zazwyczaj 2,5 mm² dla obwodów gniazdowych).
• Pozycjonowanie: Dzięki szerokości 2,5 modułu, gniazdo stabilnie osiada na szynie, nie wymagając dodatkowych blokad bocznych przy standardowym zagęszczeniu aparatury.

FAQ

1. Czy gniazdo posiada bolec uziemiający?
Tak, gniazdo jest wykonane w standardzie 2P+Z, co oznacza, że posiada fizyczny kołek uziemiający zapewniający ochronę przeciwporażeniową.

2. Co dają przesłony torów prądowych?
Przesłony to mechaniczna blokada, która otwiera się tylko przy jednoczesnym wprowadzeniu obu bolców wtyczki. Chroni to przed włożeniem pojedynczych przedmiotów (np. drutu) do wnętrza gniazda.

3. Ile miejsca zajmuje gniazdo w rozdzielnicy?
Gniazdo zajmuje szerokość odpowiadającą 2,5 standardowego modułu 17,5 mm, czyli łącznie około 43,75 mm na szynie DIN.
