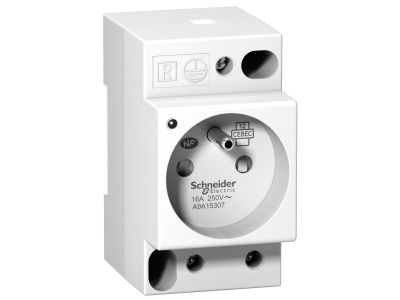

Gniazdo modułowe iPC-2P+E-16A-250VAC-NFC15100-francuski standard ze wskaźnikiem napięcia, Acti 9 | A9A15307 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo modułowe iPC-2P+E z serii Acti 9 od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie przeznaczone do montażu w rozdzielnicach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym o wartości 16 A oraz napięciem roboczym 250 V AC, co czyni je idealnym punktem poboru energii dla narzędzi serwisowych, aparatury pomiarowej czy oświetlenia tymczasowego wewnątrz szaf sterowniczych. Kluczowym elementem wyróżniającym ten model jest zintegrowany wskaźnik napięcia w postaci diody LED, który pozwala na natychmiastową, wizualną weryfikację obecności zasilania na zaciskach gniazda, co znacząco podnosi poziom bezpieczeństwa obsługi technicznej.

• Standard francuski (NFC15100): Gniazdo posiada układ styków 2P+E z bolcem uziemiającym, zapewniając pełną kompatybilność z wtyczkami stosowanymi w Polsce i Francji.
• Sygnalizacja LED: Wbudowana lampka kontrolna informuje o stanie pod napięciem, redukując ryzyko pomyłek podczas prac konserwacyjnych.
• Kompaktowa budowa: Szerokość modułowa została zoptymalizowana, aby zajmować minimalną przestrzeń na szynie montażowej.
• Trwałość mechaniczna: Wykonanie z wysokiej jakości tworzyw sztucznych gwarantuje długą żywotność nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa. Spełnia wymagania standardu NFC15100, który definiuje parametry techniczne dla instalacji niskiego napięcia. Dzięki przynależności do rodziny Acti 9, gniazdo iPC przechodzi rygorystyczne testy jakościowe Schneider Electric, co potwierdza jego niezawodność w aplikacjach profesjonalnych i przemysłowych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz zgodności z dyrektywami niskonapięciowymi.

Zastosowanie

Gniazdo modułowe A9A15307 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Rozdzielnicach głównych i oddziałowych: Jako stały punkt zasilania dla ekip serwisowych.
• Szafach sterowniczych automatyki: Umożliwia podłączenie laptopów konfiguracyjnych lub programatorów PLC bez konieczności szukania zewnętrznych źródeł zasilania.
• Infrastrukturze komercyjnej: W budynkach biurowych i użyteczności publicznej do zasilania urządzeń pomocniczych w maszynowniach.
• Warsztatach i halach produkcyjnych: Gdzie wymagany jest pewny montaż osprzętu na szynie DIN.

Wskazówki Montażowe

Montaż gniazda iPC-2P+E jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na wsporniku montażowym TH37 (szyna DIN 35 mm). Aby zapewnić bezawaryjną pracę, należy przestrzegać poniższych wytycznych:

• Podłączenie przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do obciążenia 16 A. Zaciski śrubowe zapewniają trwały styk elektryczny.
• Moment dokręcania: Należy użyć odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków (zgodnie z dokumentacją techniczną serii Acti 9).
• Pozycjonowanie: Gniazdo może być montowane w dowolnej pozycji na szynie, jednak zaleca się zachowanie odstępów od aparatury generującej dużą ilość ciepła.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być wykonywane przy wyłączonym napięciu przez osobę posiadającą uprawnienia SEP.

FAQ

Czy gniazdo posiada przesłony torów prądowych?
Tak, gniazda serii iPC są projektowane z myślą o bezpieczeństwie, co obejmuje ochronę przed przypadkowym dotykiem części pod napięciem.

Co oznacza wskaźnik napięcia w tym modelu?
Jest to dioda LED umieszczona na przednim panelu, która świeci się, gdy do zacisków gniazda doprowadzone jest napięcie 250V AC.

Czy gniazdo pasuje do standardowych rozdzielnic domowych?
Tak, gniazdo jest w pełni kompatybilne ze standardową szyną TH37 (DIN 35 mm) i pasuje do większości rozdzielnic modułowych dostępnych na rynku.
