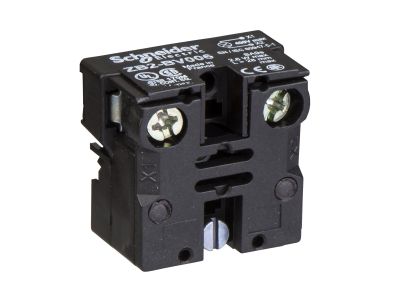

Gniazdo lampki do kasety sterowniczej zasilanie do 415V | ZB2BV006 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo lampki oznaczone symbolem ZB2BV006 przeznaczone jest do montażu w kasetach sterowniczych. Umożliwia podłączenie źródła światła sygnalizacyjnego o napięciu zasilania do 415V AC, co pozwala na stosowanie w instalacjach o podwyższonym napięciu – zarówno w obwodach jednofazowych, jak i międzyfazowych. Gniazdo stanowi element uzupełniający aparaturę modułową, ułatwiając wizualną kontrolę stanu pracy urządzeń.

• Zasilanie do 415V AC: Umożliwia pracę w obwodach o napięciu międzyfazowym 400V oraz w standardowych instalacjach 230V, co daje elastyczność zastosowania w różnych systemach zasilania.
• Przeznaczenie do kaset sterowniczych: Gniazdo zaprojektowane do montażu w standardowych kasetach sterowniczych (np. z otworami ø22 mm), co ułatwia integrację z przyciskami i przełącznikami.
• Symbol ZB2BV006: Łatwa identyfikacja produktu w ofercie oraz zgodność z oznaczeniami stosowanymi w branży automatyki przemysłowej.
• Współpraca z różnymi źródłami światła: Gniazdo umożliwia montaż lampek neonowych, LED lub żarowych – w zależności od wymagań aplikacji, zapewniając sygnalizację optyczną.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo lampki ZB2BV006 znajduje zastosowanie w układach sterowania i automatyki budynkowej, gdzie wymagana jest wizualna sygnalizacja stanu pracy urządzeń. Może być stosowane jako element panelu operatorskiego lub rozdzielnicy.

• Sygnalizacja załączenia zasilania w rozdzielnicach i szafach sterowniczych.
• Wskazywanie stanu pracy styczników, przekaźników lub innych urządzeń wykonawczych.
• Informowanie o awarii lub wyłączeniu awaryjnym w systemach automatyki przemysłowej.
• Element pulpitu sterowniczego dla operatora – potwierdzenie wizualne komend.

Wskazówki Montażowe

Montaż gniazda lampki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Gniazdo montuje się w otworze kasety sterowniczej (standardowo ø22 mm) i zabezpiecza pierścieniem mocującym. Przekrój przewodów oraz moment dokręcania zacisków – zgodnie z dokumentacją techniczno-ruchową producenta.

FAQ

• Czy gniazdo lampki może być używane z lampkami LED? Tak, pod warunkiem że napięcie i pobór mocy lampki mieszczą się w zakresie zasilania gniazda (do 415V AC). Zaleca się stosowanie lampek przeznaczonych do napięcia sieciowego.
• Jaki jest stopień ochrony IP tego gniazda? W dostępnych danych producenta nie podano stopnia ochrony IP. Standardowo gniazda przeznaczone do montażu w kasetach zapewniają ochronę przed dotykiem części niebezpiecznych (IP20), ale ostateczny stopień ochrony zależy od obudowy kasety.
• Czy gniazdo wymaga dodatkowego sterowania? Nie, gniazdo służy wyłącznie do podłączenia lampki sygnalizacyjnej. Po podaniu napięcia na zaciski lampka świeci w sposób ciągły. Do sterowania impulsowego potrzebny jest zewnętrzny przełącznik lub stycznik.
