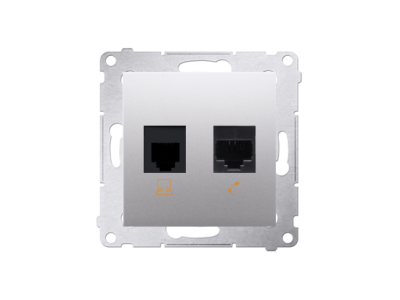

Gniazdo komputerowe RJ45 kategoria 5e + telefoniczne RJ12, srebrny mat D5T.01/43 Simon 54 | D5T.01/43 Kontakt Simon

Alternatywny kod produktu: WMDK-0600xx-043

Opis i Kluczowe Cechy

Gniazdo komputerowe RJ45 kategorii 5e z dodatkowym gniazdem telefonicznym RJ12 Simon 54 (symbol D5T.01/43) to funkcjonalny moduł łączący dwa typy złączy w jednej obudowie. Dedykowane do okablowania strukturalnego, umożliwia jednoczesne podłączenie sieci LAN i aparatu telefonicznego w jednym punkcie, co oszczędza miejsce i porządkuje instalację. Gniazdo w kolorze srebrnym mat doskonale komponuje się z linią osprzętu Simon 54.

• Kategoria 5e: Zapewnia pasmo przenoszenia do 100 MHz, wystarczające dla sieci Fast Ethernet (100BASE-TX) oraz aplikacji VoIP, bez ryzyka utraty sygnału przy standardowych długościach kabla.
• Zintegrowane gniazdo RJ12: Dedykowane złącze telefoniczne umożliwia podłączenie analogowej linii telefonii stacjonarnej w tym samym module co sieć komputerowa.
• Uniwersalność podłączenia: Gniazdo współpracuje z kablami skręcanymi nieekranowanymi (UTP) i ekranowanymi (FTP/STP) – elastyczność w doborze medium transmisyjnego do rodzaju instalacji.
• Design srebrny mat: Estetyczne wykończenie dopasowane do ramek i klawiszy serii Simon 54, zapewniające spójny wygląd aranżacji wnętrza.
• Kompatybilność z okablowaniem strukturalnym: Gniazdo przeznaczone do montażu w puszkach instalacyjnych oraz panelach krosowniczych, zgodne z powszechnie stosowanymi standardami wyprowadzenia (T568A/B).

Zgodność z Normami

Gniazdo komputerowe RJ45 kategorii 5e spełnia wymagania klasy transmisyjnej kategorii 5e zgodnie z popularnymi standardami okablowania strukturalnego (TIA/EIA-568 oraz ISO/IEC 11801). Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Dokładne normy szczegółowe dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Gniazdo RJ45/RJ12 Simon 54 znajduje zastosowanie w nowoczesnych instalacjach sieciowych i telefonicznych, gdzie liczy się oszczędność miejsca i czytelność przyłączy.

• Podłączenie komputera, routera, switcha lub punktu dostępowego Wi-Fi w sieci Ethernet do 100 Mb/s w mieszkaniach i biurach.
• Przyłącze analogowej linii telefonicznej (POTS) w tym samym punkcie co sieć LAN – wygodne dla zestawów z telefonem i komputerem na jednym biurku.
• W centralach abonenckich i małych serwerowniach – gniazdo umożliwia dwuzłączowe wyprowadzenie dla urządzeń końcowych.
• W systemach inteligentnego budynku (BMS), gdzie przewodowa transmisja danych i sygnały sterujące (np. RS-485 po skrętce) wymagają osobnych gniazd.

Wskazówki Montażowe

Montaż gniazda powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP (E) po odłączeniu napięcia w obwodzie, jeśli w sąsiedztwie prowadzone są inne instalacje elektryczne. Gniazdo instaluje się w puszce podtynkowej lub natynkowej o średnicy 60 mm. Podłączenie kabla: zdejmij izolację zewnętrzną na ok. 15 mm, rozpleć pary, zakończ wtyczkę RJ45 lub RJ12 zgodnie z wybranym standardem (T568A lub T568B). Przed wciśnięciem modułu do ramki sprawdź poprawność połączeń miernikiem lub testerem okablowania. W przypadku kabli ekranowanych pamiętaj o podłączeniu ekranu do zacisku uziemienia – producent nie podaje momentu dokręcania, zaleca się ręczne dociśnięcie bez nadmiernej siły.

FAQ

• Czy gniazdo nadaje się do sieci Gigabit Ethernet (1000BASE-T)? Kategoria 5e jest formalnie przeznaczona do częstotliwości do 100 MHz, co w praktyce może umożliwiać transmisję 1000BASE-T na krótkich odcinkach (do ok. 30–50 m), jednak nie gwarantuje pełnej zgodności z wymaganiami normy dla Gigabit Ethernet. Zalecamy stosowanie gniazd kategorii 6 lub wyższej do sieci gigabitowych.
• Jak odróżnić gniazdo RJ45 od RJ12? Gniazdo RJ45 (8P8C) ma 8 styków i jest szersze – służy do sieci Ethernet. Gniazdo RJ12 (6P6C) ma 6 styków, jest węższe i przeznaczone dla telefonów analogowych (2 pary). W tym module oba złącza są wyraźnie osobne, co eliminuje ryzyko pomyłki.
• Czy można montować gniazdo w obudowie listwy elektroinstalacyjnej? Tak, gniazdo pasuje do typowych puszek montażowych (60 mm) oraz ramek serii Simon 54. Montaż w listwie może wymagać odpowiedniej puszki przelotowej – zalecamy sprawdzenie kompatybilności mechanicznej przed instalacją.
