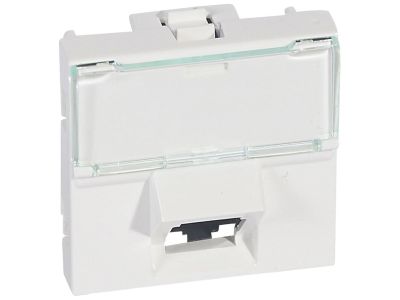

Gniazdo komputerowe 1xRJ45 kat. 6 UTP, wyjście kątowe, białe, 1 moduł Mosaic | 076503 Legrand

Opis i Kluczowe Cechy

Gniazdo komputerowe Mosaic 1 × RJ45 kat. 6 UTP (symbol 076503) z wyjściem kątowym 45° i białą obudową o szerokości 1 modułu (18 mm) przeznaczone jest do budowy sieci strukturalnych w instalacjach mieszkaniowych i komercyjnych. Kategoria 6 (do 250 MHz) gwarantuje transmisję danych z prędkością do 1 Gb/s, a kątowe wyprowadzenie kabla ułatwia estetyczne prowadzenie przewodów w puszkach i korytkach.

• Kategoria 6 (do 250 MHz): Obsługa Gigabit Ethernet oraz aplikacji VoIP, IPTV – bez utraty wydajności w porównaniu z niższymi kategoriami.
• Wyjście kątowe 45°: Ułatwia doprowadzenie kabla pod optymalnym kątem, redukując ryzyko załamań i poprawiając estetykę instalacji.
• Konstrukcja UTP: Nieekranowane złącze do typowych sieci biurowych i domowych – ekonomiczne i łatwe w montażu.
• Szerokość 1 modułu (18 mm): Montaż w jednym polu ramki Mosaic, co pozwala oszczędzić miejsce w rozdzielnicy lub puszce.
• System Mosaic: Kompatybilność z uchwytami uniwersalnymi i ramkami tej serii – łatwa integracja z innymi elementami (gniazda sieciowe, zasilające).

Zgodność z Normami

Produkt spełnia wymagania norm dotyczących okablowania strukturalnego (ISO/IEC 11801, EN 50173) oraz posiada certyfikat CE. Kategoria 6 zapewnia zgodność z parametrami transmisyjnymi dla pasma do 250 MHz. Przed montażem należy zapoznać się z pełną dokumentacją techniczną producenta.

Zastosowanie

Gniazdo Mosaic RJ45 kat. 6 UTP przeznaczone jest do budowy pasywnych sieci Ethernet w obiektach mieszkalnych, biurowych i przemysłowych. Kątowe wyjście szczególnie sprawdza się w ciasnych puszkach i przy ograniczonej przestrzeni za meblami.

• Łączenie komputerów, serwerów i urządzeń sieciowych w sieci LAN zgodne z Gigabit Ethernet (1000BASE‑T).
• Transmisja danych w systemach inteligentnego budynku (sterowanie oświetleniem, roletami, HVAC przez IP).
• Podłączenie punktów dostępowych Wi‑Fi, kamer IP oraz urządzeń VoIP.
• Zabudowa w listwach przypodłogowych oraz puszkach natynkowych z ramkami systemu Mosaic.

Wskazówki Montażowe

Montaż gniazda RJ45 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (elektryka/instalatora). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie (jeśli w puszce znajdują się również przewody energetyczne). Gniazdo montuje się w ramce Mosaic za pomocą uchwytu uniwersalnego – dokręcić momentem zgodnym z instrukcją producenta. Do zakońcowania kabla UTP kat. 6 stosować dedykowane narzędzie zaciskowe (IDC) oraz sprawdzić poprawność sekwencji pinów (T568A/T568B). Przekrój żył przewodu powinien być dobrany zgodnie z wymaganiami transmisyjnymi (zwykle 22–26 AWG).

FAQ

• Czy gniazdo jest ekranowane? Nie, to wersja UTP (nieekranowana). Stosuje się ją w standardowych sieciach, gdzie nie występują silne zakłócenia elektromagnetyczne. W przypadku potrzeby lepszej ochrony sygnału należy wybrać wariant FTP.
• Jakie narzędzie jest potrzebne do zakońcowania kabla? Wymagane jest narzędzie idc (krzyżakowe) zgodne z modułami keystone kat. 6. Nie należy używać siły ani narzędzi uniwersalnych – grozi to uszkodzeniem gniazda.
• Czy gniazdo pasuje do standardowych ramek Mosaic 1‑modułowych? Tak, szerokość 1 modułu (18 mm) umożliwia montaż we wszystkich ramkach i uchwytach serii Mosaic. Należy jednak upewnić się, że ramka ma odpowiednie wycięcie na złącze kątowe.
