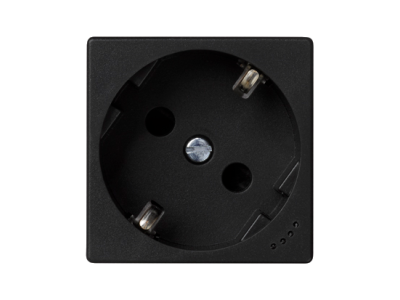

Gniazdo K45 Schuko 16A/230V, wskaźnik zasilania, czarny, Simon Connect | KL01/14 Kontakt Simon

Alternatywny kod produktu: TSC-KL01-14

Opis i Kluczowe Cechy

Gniazdo Schuko Simon Connect (symbol KL01/14) to modułowa aparatura elektroinstalacyjna o prądzie znamionowym 16 A i napięciu 230 V AC. Wyposażone we wskaźnik zasilania, umożliwia szybką wizualną kontrolę obecności napięcia bez użycia miernika. Wykonane w kolorze czarnym, doskonale komponuje się z nowoczesnymi rozdzielnicami. Przeznaczone do montażu na szynie DIN TH35.

• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, np. zasilanie grzejników, klimatyzatorów czy elektronarzędzi, bez ryzyka przegrzania styków.
• Napięcie 230 V AC: zgodne z siecią domową i przemysłową – uniwersalne zastosowanie w instalacjach jednofazowych.
• Wskaźnik zasilania: dostarcza natychmiastowej informacji o obecności napięcia, co podnosi komfort obsługi i bezpieczeństwo przy zamkniętej obudowie rozdzielnicy.
• System Simon Connect: zapewnia kompatybilność z całą linią aparatury modułowej Simon, ułatwiając rozbudowę i integrację instalacji.
• Kolor czarny: nowoczesny wygląd, który podkreśla estetykę wnętrza rozdzielnicy oraz ułatwia oznaczenie dedykowanych obwodów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących gniazd wtykowych (EN). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Gniazdo Schuko Simon Connect KL01/14 znajduje szerokie zastosowanie w modułowych rozdzielnicach elektrycznych jako źródło zasilania dla odbiorników jednofazowych.

• Zasilanie urządzeń biurowych i domowych w obrębie rozdzielnicy mieszkaniowej.
• Podłączenie elektronarzędzi w warsztacie lub strefie produkcyjnej (gniazdo serwisowe w szafie sterowniczej).
• Zasilanie sprzętu pomiarowego lub rezerwowego w instalacjach przemysłowych.
• Wykorzystanie w szafach automatyki jako gniazdo do podłączenia laptopa czy narzędzi diagnostycznych.

Wskazówki Montażowe

Montaż gniazda na szynie TH35 (DIN) powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 16 A (zalecany min. 1,5 mm²). Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy gniazdo ma podświetlenie LED? Produkt wyposażono we wskaźnik zasilania – dane producenta nie precyzują rodzaju źródła światła (LED/neon). Wskaźnik sygnalizuje obecność napięcia, gdy gniazdo jest pod napięciem.
• Jaki stopień ochrony (IP) ma to gniazdo? W danych wejściowych nie podano konkretnego stopnia ochrony. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 – gniazdo chronione przed dostępem do części niebezpiecznych i ciałami stałymi ≥12,5 mm.
• Czy gniazdo można stosować w obwodach trójfazowych? Nie. Gniazdo Schuko jest przeznaczone wyłącznie do pracy w sieci jednofazowej 230 V AC (L+N+PE). Nie nadaje się do napięć międzyfazowych 400 V.
