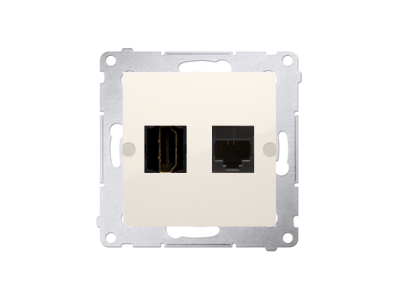

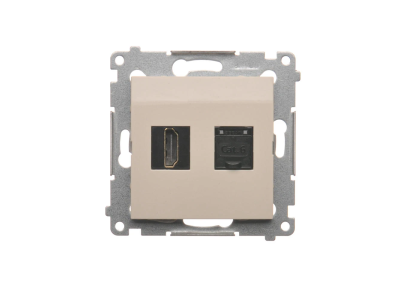

Gniazdo HDMI + RJ45 kat.6. (moduł), kremowy DGHRJ45.01/41 Simon 54 | DGHRJ45.01/41 Kontakt Simon

Alternatywny kod produktu: WMDH-01xxx1-041

Opis i Kluczowe Cechy

Gniazdo multimedialne HDMI + RJ45 kat.6 producenta Simon, symbol DGHRJ45.01/41, z serii 54, w kolorze kremowym. To moduł łączący w jednym punkcie gniazdo HDMI do transmisji obrazu i dźwięku oraz gniazdo RJ45 kategorii 6 dla sieci Ethernet. Compactowa konstrukcja oszczędza miejsce na puszce instalacyjnej i ułatwia prowadzenie okablowania w jednym zestawie.

• Złącze HDMI: Umożliwia przesyłanie cyfrowego sygnału audio-wideo z urządzeń takich jak odtwarzacze, dekodery czy konsole do telewizora lub monitora.
• Gniazdo RJ45 kat.6: Obsługuje transmisję danych w sieciach LAN o przepustowości do 1 Gb/s (Gigabit Ethernet) i pasmie do 250 MHz – zapewnia stabilne połączenie dla wymagających aplikacji.
• Moduł do ramek Simon 54: Pasuje do standardowych ramek serii Simon 54, umożliwiając estetyczny montaż w jednowielo-krotnych puszkach. Dostępny w wersji kremowej (kolor kremowy).
• Kompaktowa budowa: Dwa gniazda w jednym module oszczędzają miejsce na puszce i redukują liczbę potrzebnych ramek, co przyspiesza instalację i poprawia estetykę.

Zgodność z Normami

Moduł spełnia wymagania kategorii 6 (kat.6) dla kabli strukturalnych zgodnie ze standardami EIA/TIA 568 oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi normami europejskimi. Przeznaczony do montażu w instalacjach niskoprądowych w budynkach mieszkalnych i biurowych.

Zastosowanie

Gniazdo HDMI + RJ45 kat.6 Simon 54 znajduje zastosowanie w nowoczesnych instalacjach multimedialnych i sieciowych, gdzie wymagana jest niezawodna transmisja obrazu oraz danych w jednym punkcie.

• W domowych systemach rozrywki – podłączenie odtwarzacza Blu-ray, dekodera TV lub konsoli do telewizora przy jednoczesnym dostępie do Internetu.
• W biurach i salach konferencyjnych – umożliwia podłączenie laptopa do monitora/projektora i sieci LAN za pomocą jednego kabla.
• W instalacjach AV w hotelach czy apartamentach – zapewnia gościom wygodny dostęp do multimediów i Internetu bez rozbudowanej infrastruktury.
• W systemach Digital Signage – do transmisji sygnału wideo z odtwarzacza mediów do wyświetlacza i jednoczesnej komunikacji sieciowej.

Wskazówki Montażowe

Montaż modułu należy wykonywać przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania w obwodzie. Moduł przeznaczony jest do montażu w standardowej puszce instalacyjnej (głębokość min. 40 mm) przy użyciu ramek serii Simon 54. Podłączanie przewodów wykonuj zgodnie ze schematem producenta – dla złącza RJ45 należy zastosować wtyk RJ45 kat.6 z ekranowaniem, a dla HDMI przewód HDMI 1.4 lub nowszy. Przekrój przewodów dobierz do wymaganego obciążenia prądowego (gniazdo nie przenosi prądu sieciowego). Nie stosuj nadmiernej siły podczas wpinania wtyczek – złącza projektowane są do ręcznego montażu.

FAQ

• Czy moduł jest podświetlany (z diodą LED)? Nie – w danych produktu brak informacji o podświetleniu. Gniazdo nie zawiera wskaźników LED.
• Jaki jest stopień ochrony modułu? Producent nie podał konkretnej wartości. Typowo dla osprzętu instalacyjnego montowanego w suchych pomieszczeniach wewnętrznych przyjmuje się stopień ochrony IP20. Nie jest to jednak oficjalny parametr produktu.
• Czy gniazdo RJ25 obsługuje PoE (Power over Ethernet)? Brak danych producenta na temat obsługi PoE. Gniazdo zgodne z kat.6 może fizycznie przenosić zasilanie PoE, ale bez oficjalnego potwierdzenia nie gwarantujemy poprawnej pracy w takiej konfiguracji.
