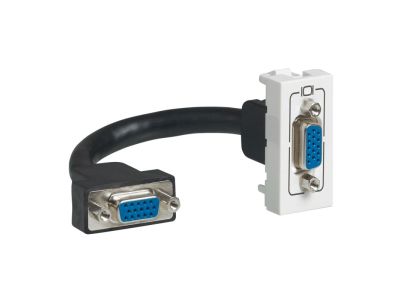

Gniazdo HD15 żeńskie z przewodem podłączeniowym biały, 1 moduł Mosaic | 078777 Legrand

Opis i Kluczowe Cechy

Gniazdo HD15 żeńskie z przewodem podłączeniowym (symbol 078777) z serii Mosaic to kompaktowy element umożliwiający podłączenie urządzeń wyposażonych w złącze VGA, XGA lub VESA. Zajmuje tylko 1 moduł, co pozwala oszczędzić miejsce w rozdzielnicy lub puszce instalacyjnej. Gotowy przewód podłączeniowy skraca czas montażu i eliminuje potrzebę samodzielnego okablowania.

• 1 moduł Mosaic: minimalna szerokość w systemie modułowym – oszczędność miejsca na szynie DIN lub w ramce natynkowej.
• Gniazdo HD15 żeńskie z przewodem podłączeniowym: fabrycznie zakończony kabel (VGA, rozmiar 28) ułatwia podłączenie i gwarantuje powtarzalną jakość połączeń.
• Maksymalna długość kabla 25 m (bez wzmacniacza VGA): wystarczająca dla typowych instalacji w biurach, salach konferencyjnych i edukacyjnych – zapewnia swobodę rozmieszczenia urządzeń.
• Kolor biały: harmonijnie współgra z estetyką ramek Mosaic i standardowym wykończeniem wnętrz.
• Przeznaczenie do transmisji sygnałów VGA/XGA/VESA: obsługuje monitory PC, ekrany plazmowe, wideoprojektory i ściany graficzne – uniwersalność zastosowań w systemach AV.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Został zaprojektowany w standardzie systemu Mosaic, zapewniającym kompatybilność mechaniczną z akcesoriami i ramkami tego producenta.

Zastosowanie

Gniazdo HD15 żeńskie z przewodem podłączeniowym przeznaczone jest do przesyłania analogowych sygnałów wideo w instalacjach AV oraz systemach sterowania wizualizacją. Sprawdza się w następujących scenariuszach:

• Podłączenie monitora PC lub ekranu plazmowego w szafach sterowniczych i pulpitach operatorskich.
• Transmisja sygnału z wideoprojektora do źródła obrazu w salach konferencyjnych i wykładowych.
• Integracja systemów ściany graficznej (videowall) z centralnym źródłem sygnału VGA.
• Punkt dystrybucji obrazu w instalacjach multimedialnych w automatyce budynkowej.

Wskazówki Montażowe

Montaż gniazda HD15 w systemie Mosaic powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodach, w pobliżu których prowadzona jest instalacja. Gniazdo mocuje się w uchwycie uniwersalnym i ramce Mosaic (dostępne osobno). Przewód podłączeniowy należy poprowadzić zgodnie z obowiązującymi przepisami, unikając ostrych zagięć i przebiegu równolegle z przewodami zasilającymi. Nie przekraczaj podanej maksymalnej długości kabla 25 m – w przypadku potrzeby dłuższych tras zastosuj wzmacniacz sygnału VGA.

FAQ

• Czy gniazdo obsługuje sygnał VGA, XGA i VESA? Tak, złącze HD15 żeńskie jest zgodne ze standardami VGA, XGA oraz VESA. Można nim przesyłać sygnały w rozdzielczościach typowych dla monitorów PC i projektorów.
• Jaka jest maksymalna długość przewodu VGA? Producent podaje 25 m dla poprawnej transmisji bez stosowania wzmacniacza. Przy dłuższych odcinkach konieczne jest użycie aktywnego wzmacniacza sygnału VGA.
• Czy gniazdo pasuje do ramek innych systemów niż Mosaic? Gniazdo przeznaczone jest wyłącznie do mechanizmów systemu Mosaic – wymaga uchwytu uniwersalnego oraz ramki Mosaic. Nie jest kompatybilne z innymi systemami modułowymi.
