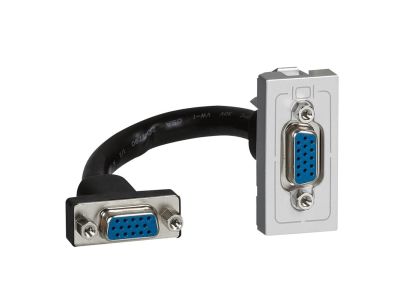

Gniazdo HD15 żeńskie z przewodem podłączeniowym aluminium, 1 moduł Mosaic | 079377 Legrand

Opis i Kluczowe Cechy

Gniazdo HD15 żeńskie z przewodem podłączeniowym o symbolu 079377 to element systemu Mosaic przeznaczony do transmisji sygnału wideo VGA, XGA lub VESA. Aluminiowa obudowa zapewnia mechaniczną trwałość i nowoczesny wygląd, a kompaktowa szerokość 1 modułu pozwala na efektywne wykorzystanie miejsca w szafach sterowniczych lub puszkach instalacyjnych. Długość przewodu umożliwia swobodne połączenie urządzeń oddalonych do 25 metrów bez konieczności stosowania wzmacniacza sygnału.

• Aluminiowa obudowa: odporność na uszkodzenia mechaniczne i stabilność połączeń w trudnych warunkach eksploatacyjnych.
• 1 moduł w systemie Mosaic: oszczędność miejsca przy jednoczesnym zachowaniu pełnej funkcjonalności w rozdzielnicach i puszkach.
• Maksymalna długość kabla 25 m (bez wzmacniacza VGA): umożliwia elastyczne rozmieszczenie monitorów, projektorów lub ekranów plazmowych bez dodatkowych urządzeń wzmacniających.
• Złącze HD15 żeńskie z przewodem: gotowe do podłączenia – eliminuje konieczność lutowania i skraca czas instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczne użytkowanie i zgodność z wymaganiami stawianymi w instalacjach elektrycznych i niskoprądowych.

Zastosowanie

Gniazdo HD15 żeńskie z przewodem sprawdza się w systemach wizualizacji i sygnalizacji, gdzie niezbędne jest niezawodne przesyłanie sygnału wideo. Znajduje zastosowanie w:

• Podłączaniu monitorów PC, ekranów plazmowych i wideoprojektorów w salach konferencyjnych i biurach.
• Integracji ścian graficznych i tablic multimedialnych wymagających złącza VGA/XGA.
• Instalacjach AV w systemach sterowania i automatyki budynkowej, gdzie sygnał wideo pochodzi z kamer lub komputerów przemysłowych.
• Zastępowaniu standardowych gniazd w ramkach Mosaic w celu ujednolicenia estetyki i funkcji.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania w obwodzie. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN) lub w dedykowanej ramce systemu Mosaic. Podczas instalacji używaj przewodów o przekroju dostosowanym do prądu obciążenia (jeśli dotyczy) i dokręcaj zaciski momentem zgodnym z dokumentacją producenta. Unikaj narażania kabla na ostre krawędzie i nadmierne zginanie.

FAQ

• Czy gniazdo jest podświetlane? Nie, produkt nie posiada diody sygnalizacyjnej ani podświetlenia.
• Jaki jest stopień ochrony (IP) tego gniazda? Producent nie podał stopnia ochrony. Zaleca się montowanie go w suchym pomieszczeniu wewnątrz obudowy o odpowiednim IP, zgodnie z wymogami miejsca instalacji.
• Jaką maksymalną długość kabla obsługuje gniazdo bez wzmacniacza? Zgodnie z danymi producenta, maksymalna długość przewodu VGA wynosi 25 metrów, jeśli nie zastosowano wzmacniacza sygnału.
