Gniazdo ekwipotencjalne podwójne (moduł), Grafitowy mat Simon 55 | TGEK2.01/116 Kontakt Simon

Alternatywny kod produktu: WMDE-014000-116

Opis i Kluczowe Cechy

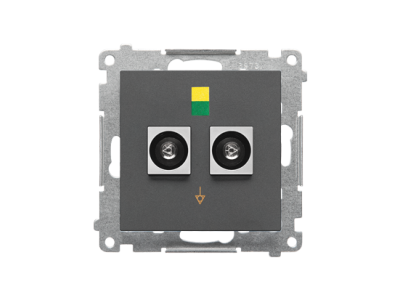

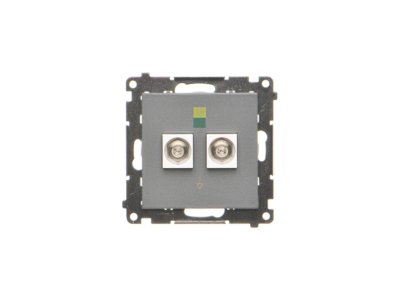

Gniazdo ekwipotencjalne podwójne Simon 55 w kolorze grafitowym mat to modułowe rozwiązanie przeznaczone do wyrównywania potencjałów w instalacjach elektrycznych. Zapewnia bezpieczne połączenie uziemiające dla dwóch przewodów, eliminując różnice potencjałów między metalowymi elementami konstrukcyjnymi a układami elektrycznymi. Kolor grafitowy mat ułatwia estetyczną integrację z aparaturą modułową w szafach sterowniczych.

• Podwójne gniazdo ekwipotencjalne: Umożliwia podłączenie dwóch przewodów uziemiających w jednym punkcie, co oszczędza miejsce w kompaktowych szafach rozdzielczych.
• Kolor grafitowy mat RAL 7021: Estetyczne i dyskretne rozwiązanie, które nie odbija światła – idealne do nowoczesnych instalacji przemysłowych.
• Modułowa konstrukcja: Kompatybilne z szynami montażowymi 35 mm (DIN), co ułatwia montaż i wymianę w rozdzielnicach.
• Wykonane z tworzywa o wysokiej odporności: Trwała konstrukcja odporna na działanie wilgoci i warunków środowiskowych wnętrz – zgodna z normami bezpieczeństwa.
• Stosowane w instalacjach niskiego napięcia: Zapobiega powstawaniu napięć dotykowych niebezpiecznych dla personelu i chroni wrażliwe urządzenia elektroniczne.

Zgodność z Normami

Gniazdo ekwipotencjalne Simon 55 spełnia wymogi norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy PN-EN 60439-1 i PN-EN 61557-4. Produkt posiada deklarację zgodności CE.

Zastosowanie

Gniazdo ekwipotencjalne podwójne Simon 55 znajduje zastosowanie w instalacjach, gdzie wymagane jest zapewnienie jednolitego potencjału uziemiającego.

• Szafy sterownicze i rozdzielnice przemysłowe – do połączenia metalowych obudów z układami uziemiającymi.
• Instalacje informatyczne i serwerownie – zapobieganie zakłóceniom sygnałowym i uszkodzeniom sprzętu.
• Pomieszczenia medyczne – ochrona przed przepięciami i niebezpiecznymi napięciami dotykowymi.
• Obudowy maszyn i urządzeń – wyrównywanie potencjałów w systemach automatyki.

Wskazówki Montażowe

Montaż gniazda powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji uziemiających. Gniazdo mocować na szynie montażowej 35 mm (DIN) w odpowiedniej odległości od innych elementów, aby zapewnić łatwy dostęp i wentylację. Przewody uziemiające należy podłączać przy użyciu odpowiednich końcówek kablowych, dokręcając śruby z zalecanym momentem. Po montażu zaleca się przeprowadzenie pomiaru rezystancji uziemienia.

FAQ

• Czy gniazdo można stosować w instalacjach niskiego napięcia? Tak, przeznaczone jest do stosowania w instalacjach niskiego napięcia (do 1000 V AC), gdzie wymagane jest wyrównywanie potencjałów między elementami metalowymi a obwodami elektrycznymi.
• Jakie przewody można podłączać do gniazda? Gniazdo umożliwia podłączenie dwóch przewodów uziemiających o przekroju do 25 mm² (w zależności od końcówek użytych do zacisków).
• Czy gniazdo jest odporne na korozję? Wykonane z tworzywa o wysokiej odporności chemicznej i mechanicznej, co zapewnia długotrwałą ochronę przed korozją i warunkami środowiskowymi typowymi dla wnętrz przemysłowych.
