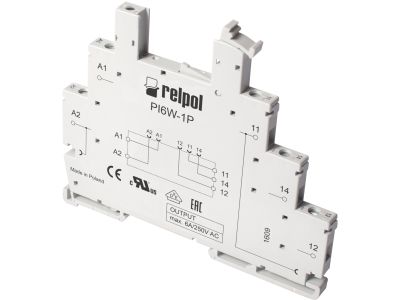

Gniazdo do przekaźników RM699BV i RSR30, przelotowe bez elektroniki, z zaciskami śrub., PI6W-1P | 856389 Relpol

Alternatywny kod produktu: PI6W-1P

Opis i Kluczowe Cechy

Gniazdo do przekaźników RM699BV i RSR30 (symbol 856389) to przelotowe gniazdo bez elektroniki, wyposażone w zaciski śrubowe. Dzięki szerokości zaledwie 6,2 mm pozwala oszczędzić miejsce na szynie TH35, a maksymalne obciążenie AC1 6 A / 250 V zapewnia wystarczającą rezerwę do sterowania typowymi odbiornikami w instalacjach przemysłowych i budynkowych. Spełnia wymagania izolacyjne C250, co gwarantuje podwyższoną odporność na przepięcia.

• Szerokość 6,2 mm: Kompaktowa konstrukcja umożliwia gęsty montaż w rozdzielnicy, oszczędzając cenne moduły szyny DIN.
• Obciążenie AC1 6 A / 250 V: Bezpieczna praca przy obciążeniach rezystancyjnych i małych silnikach bez ryzyka przegrzania styków.
• Wymagania izolacyjne C250: Zapewnia dodatkową ochronę przed przepięciami i wyładowaniami, zwiększając niezawodność instalacji.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwy montaż i demontaż bez specjalistycznych narzędzi.
• Montaż na szynie 35 mm (TH35): Standardowe mocowanie zgodne z normą DIN, umożliwiające szybką zabudowę w rozdzielnicach modułowych.

Zgodność z Normami

Gniazdo spełnia standardowe wymagania europejskich norm bezpieczeństwa (znak CE). Konstrukcja gwarantuje klasę izolacji C250, co odpowiada zaostrzonym kryteriom ochrony przed przepięciami w układach sterowania. Produkt przeznaczony do pracy w rozdzielnicach z ochroną IP20 (zabudowa wewnętrzna).

Zastosowanie

Gniazdo dedykowane do współpracy z przekaźnikami RM699BV i RSR30 – idealne jako element pośredniczący między szyną DIN a stykami przekaźnika. Sprawdza się w następujących scenariuszach:

• Pośrednie sterowanie odbiornikami poprzez przekaźniki w szafach sterowniczych i rozdzielnicach.
• Tworzenie układów sygnalizacji i zabezpieczeń w automatyce budynkowej (np. sterowanie oświetleniem, wentylacją).
• Impulsowe załączanie styczników, przekaźników lub wejść PLC w instalacjach przemysłowych.
• Rozbudowa i modernizacja istniejących rozdzielnic – łatwa wymiana lub dodawanie kolejnych obwodów sterowania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Gniazdo zatrzaskuje się na szynie TH35 (35 mm). Przewody podłączaj do zacisków śrubowych zgodnie z oznaczeniami: wejście A1–A2, wyjście 11–12–14. Moment dokręcania oraz dopuszczalny przekrój przewodów dobierz zgodnie z dokumentacją techniczną producenta. Pamiętaj o stosowaniu odpowiednich zabezpieczeń nadprądowych i różnicowoprądowych w obwodzie.

FAQ

• Czy gniazdo nadaje się do wszystkich wersji przekaźników RM699BV i RSR30? Tak, jest dedykowane do tych serii. Przed montażem sprawdź zgodność wymiarów i sposobu podłączenia – gniazdo jest przelotowe (przewody wychodzą na wprost), co ułatwia prowadzenie wiązek.
• Jaki jest stopień ochrony gniazda? Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic – IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm). Nie jest przystosowane do pracy w wilgotnych ani zapylonych pomieszczeniach bez osłony.
• Czy gniazdo zawiera elementy elektroniczne? Nie – jest to gniazdo przelotowe bez elektroniki. Brak układów półprzewodnikowych zwiększa niezawodność i odporność na przepięcia, a także upraszcza diagnostykę w przypadku awarii.
