Gniazdo do 55.32/34, 85.02/04 +sprężynka, zaciski śrubowe 94.74 SMA | 94.74 SMA Finder

Opis i Kluczowe Cechy

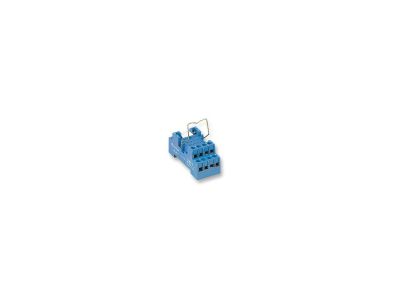

Gniazdo przekaźnikowe Finder 94.74 SMA to profesjonalne rozwiązanie montażowe zaprojektowane z myślą o niezawodności w wymagających systemach automatyki przemysłowej. Wyposażone w solidne zaciski śrubowe typu płytkowego, gwarantuje pewne i trwałe połączenie przewodów, co minimalizuje ryzyko wystąpienia rezystancji przejścia. Produkt został zoptymalizowany pod kątem współpracy z przekaźnikami serii 55.32 oraz 55.34, a także modułami czasowymi 85.02 i 85.04. W zestawie znajduje się metalowa obejma wyrzutnikowa (sprężynka), która skutecznie zabezpiecza przekaźnik przed przypadkowym wysunięciem się z gniazda, nawet w środowiskach narażonych na wibracje.

• Wartości znamionowe: Prąd znamionowy 10A przy napięciu 250V AC pozwala na bezpieczną pracę w większości standardowych obwodów sterowniczych.
• Wytrzymałość dielektryczna: Izolacja na poziomie 2kV AC stanowi barierę ochronną, zwiększając bezpieczeństwo eksploatacji i odporność na przepięcia.
• Stopień ochrony: Obudowa o klasie IP 20 chroni przed dostępem do części niebezpiecznych palcem, co jest standardem w szafach rozdzielczych.
• Odporność termiczna: Gniazdo przystosowane jest do pracy w temperaturze otoczenia dochodzącej do +70°C, co umożliwia montaż w gęsto upakowanych rozdzielnicach.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości. Konstrukcja gniazda jest w pełni zgodna z normą PN-EN 60715, co odnosi się bezpośrednio do standardów montażu na szynach nośnych w instalacjach elektrycznych. Dzięki zastosowaniu materiałów o wysokiej wytrzymałości dielektrycznej, gniazdo 94.74 SMA wpisuje się w europejskie dyrektywy dotyczące osprzętu niskonapięciowego, zapewniając inżynierom i instalatorom pewność co do stabilności parametrów technicznych w długofalowej eksploatacji.

Zastosowanie

Gniazdo Finder 94.74 SMA znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie szaf sterowniczych, układów automatyki budynkowej oraz systemów utrzymania ruchu. Jest idealnym wyborem wszędzie tam, gdzie wymagana jest szybka wymiana elementów wykonawczych (przekaźników) bez konieczności ingerencji w okablowanie stałe. Dzięki uniwersalności montażu (szyna DIN lub panel), gniazdo to jest chętnie wybierane przez prefabrykatorów rozdzielnic oraz integratorów systemów sterowania PLC, gdzie służy jako interfejs między logiką sterownika a odbiornikami wykonawczymi.

Wskazówki Montażowe

Montaż gniazda 94.74 SMA jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prac instalacyjnych:

• Montaż na szynie: Zatrzask gniazda jest kompatybilny ze standardową szyną DIN 35 mm (PN-EN 60715), co pozwala na błyskawiczne osadzenie komponentu w rzędzie aparatury.
• Montaż natynkowy: Istnieje możliwość przykręcenia gniazda bezpośrednio do płyty montażowej (panelu) za pomocą wkrętów.
• Podłączenie przewodów: Zaciski śrubowe płytkowe wymagają odpowiedniego momentu dokręcania, aby zapewnić optymalny styk. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów linkowych.
• Zabezpieczenie przekaźnika: Po wpięciu przekaźnika serii 55 lub 85 należy bezwzględnie założyć dołączoną metalową sprężynkę zabezpieczającą, która pełni rolę obejmy wyrzutnikowej.

FAQ

1. Czy gniazdo 94.74 SMA współpracuje z modułami przeciwprzepięciowymi?
Tak, konstrukcja gniazd Finder serii 94 pozwala na doposażenie ich w opcjonalne moduły sygnalizacyjne i ochronne EMC (np. diody LED, warystory), co dodatkowo zabezpiecza cewkę przekaźnika.

2. Jakie przekaźniki pasują do tego modelu?
Gniazdo jest dedykowane do przekaźników przemysłowych Finder serii 55.32 (2-stykowe) oraz 55.34 (4-stykowe), a także do modułów czasowych serii 85.

3. Czy metalowa obejma jest częścią zestawu?
Tak, gniazdo 94.74 SMA dostarczane jest wraz z metalową sprężynką (obejmą wyrzutnikową), która zapewnia stabilne trzymanie przekaźnika w gnieździe.
