Gniazdo bezpiecznikowe z tworzywa D02/1 E18 1P SIS 63A 400VAC TS35 zaciski klatkowe 35mm2 | LD043 Hager

Opis i Kluczowe Cechy

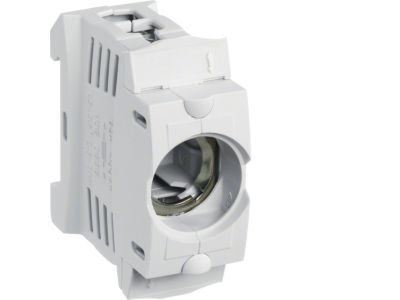

Gniazdo bezpiecznikowe LD043 to modułowe gniazdo do wkładek bezpiecznikowych D02/1 (wielkość E18), przeznaczone do montażu na szynie TH35. Przystosowane do prądu znamionowego 63 A i napięcia 400 V AC, zapewnia bezpieczne zabezpieczenie nadprądowe obwodów energetycznych. Wyposażone w zaciski klatkowe umożliwiające podłączenie przewodów o przekroju do 35 mm².

• Prąd znamionowy 63 A: Pozwala zabezpieczać obwody o dużym obciążeniu – dobór odpowiedniej wkładki bezpiecznikowej gwarantuje skuteczną ochronę przed zwarciem i przeciążeniem.
• Napięcie znamionowe 400 V AC: Umożliwia pracę zarówno w instalacjach jednofazowych, jak i trójfazowych, zapewniając pełną kompatybilność z typowymi sieciami energetycznymi.
• Zaciski klatkowe (przekrój do 35 mm²): Ułatwiają pewne i trwałe przyłączenie przewodów bez ryzyka poluzowania – skracają czas montażu i zwiększają niezawodność połączenia.
• Montaż na szynę TH35 (TS35): Standardowy system mocowania w rozdzielnicach modułowych – szybki i stabilny montaż bez dodatkowych narzędzi.
• Obudowa z tworzywa termoutwardzalnego: Odporność na wysoką temperaturę i starzenie się materiału – bezpieczna eksploatacja w normalnych warunkach pracy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej, co potwierdza oznaczenie CE. Gniazdo przystosowane jest do współpracy z wkładkami bezpiecznikowymi zgodnymi z normą DIN VDE. W razie potrzeby szczegółowe deklaracje zgodności można uzyskać u producenta.

Zastosowanie

Gniazdo bezpiecznikowe LD043 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, użyteczności publicznej oraz w lekkim przemyśle. Przeznaczone jest do zabezpieczania obwodów odbiorczych i linii zasilających.

• Zabezpieczanie obwodów silników, grzałek, oświetlenia oraz gniazd wtyczkowych za pomocą wkładek bezpiecznikowych D02.
• Stosowanie jako zabezpieczenie główne w tablicach mieszkaniowych i lokalach usługowych.
• Ochrona przed zwarciem i przeciążeniem w liniach zasilających o przekroju przewodów do 35 mm².
• Element systemów rozdzielczych z montażem na szynie TH35 – modernizacja i rozbudowa istniejących rozdzielnic.

Wskazówki Montażowe

Montaż gniazda bezpiecznikowego LD043 może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Zaciski klatkowe umożliwiają podłączenie przewodów miedzianych lub aluminiowych o przekroju dostosowanym do prądu obciążenia (maksymalnie 35 mm²). Moment dokręcania zacisków oraz wymagany rodzaj wkładki bezpiecznikowej należy stosować zgodnie z dokumentacją producenta. Przed włożeniem wkładki sprawdzić jej stan techniczny i zgodność z parametrami gniazda.

FAQ

• Jaką wkładkę bezpiecznikową można zastosować w tym gnieździe? Gniazdo LD043 jest przeznaczone do wkładek bezpiecznikowych typu D02/1 o wielkości E18. Wkładka powinna mieć prąd znamionowy nieprzekraczający 63 A i być dobrana do zabezpieczanego obwodu.
• Czy gniazdo posiada podświetlenie lub sygnalizację przepalenia wkładki? Nie, model LD043 nie ma wbudowanej sygnalizacji. Stan wkładki należy sprawdzić wizualnie lub za pomocą miernika po odłączeniu napięcia.
• Jaki stopień ochrony IP ma to gniazdo? W dostarczonych danych producent nie podał stopnia ochrony. Standardowa aparatura modułowa montowana w rozdzielnicach posiada zazwyczaj IP20 – zaleca się instalację w zamkniętej rozdzielnicy zapewniającej odpowiednią ochronę przed dotykiem i czynnikami zewnętrznymi.
