Gniazdo bezpiecznikowe ceramiczne DIII E33 1P 63A 500V TS35 zaciski śrubowe M5 pałąkowe 25mm2 | LE33K-KS Hager

Opis i Kluczowe Cechy

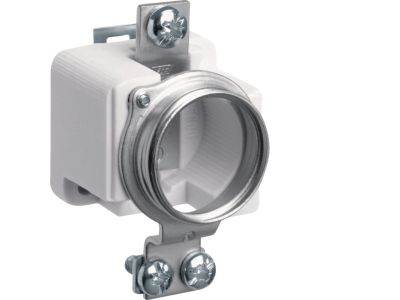

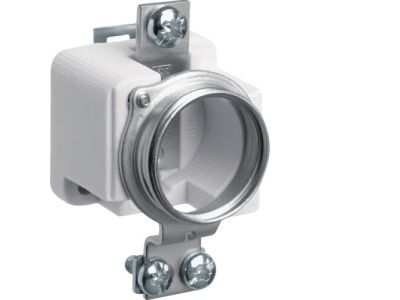

Gniazdo bezpiecznikowe ceramiczne DIII symbol LE33K-KS to jednobiegunowa podstawa bezpiecznikowa przeznaczona do wkładek topikowych DIII. Dzięki prądowi znamionowemu 63 A i napięciu 500 V AC zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania styków. Wyposażone w zaciski śrubowe M5 w układzie pałąkowym umożliwiające podłączenie przewodów o maksymalnym przekroju 25 mm². Montowane na szynie TH35 (TS35) zgodnie ze standardem DIN.

• Prąd znamionowy 63 A: Gwarantuje niezawodne zabezpieczenie obwodów o dużym poborze mocy, minimalizując straty cieplne i ryzyko uszkodzenia izolacji.
• Napięcie znamionowe 500 V AC: Odpowiednie do stosowania w instalacjach przemysłowych i komercyjnych o podwyższonym napięciu roboczym.
• Zaciski śrubowe M5 pałąkowe (max. 25 mm²): Umożliwiają pewne i trwałe przyłączenie przewodów o dużym przekroju – idealne do szyn zbiorczych i odbiorników dużej mocy.
• Obudowa ceramiczna: Odporna na wysoką temperaturę i łuk elektryczny, zwiększa bezpieczeństwo użytkowania i trwałość w ciężkich warunkach pracy.
• Montaż na szynę TH35: Szybkie i stabilne mocowanie w rozdzielnicach modułowych, zgodne z typowymi systemami instalacyjnymi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz dyrektywami UE. Posiada oznaczenie CE potwierdzające zgodność z wymaganiami zasadniczymi. Gniazdo przeznaczone jest do współpracy z wkładkami bezpiecznikowymi DIII spełniającymi wymagania norm IEC/EN 60269.

Zastosowanie

Gniazdo bezpiecznikowe LE33K-KS znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przeciążeniowe i zwarciowe obwodów o podwyższonym prądzie. Sprawdza się w instalacjach wymagających łatwej wymiany wkładek oraz odporności na wysokie temperatury.

• Zabezpieczanie obwodów silnikowych, nagrzewnic, transformatorów i innego sprzętu o mocy do 30 kW przy napięciu 400 V AC.
• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych oraz komercyjnych.
• Stosowanie w szafach sterowniczych jako element zabezpieczenia przed zwarciem dla przekaźników, styczników i innych odbiorników.
• Zabezpieczenie obwodów gniazd siłowych i wypustów w warsztatach, magazynach i na produkcji.

Wskazówki Montażowe

Montaż gniazda bezpiecznikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód jest pozbawiony napięcia. Gniazdo przystosowane jest do bezpośredniego zatrzaśnięcia na szynie TH35 (DIN 35 mm). Zaciski śrubowe M5 należy dokręcać momentem zgodnym z dokumentacją producenta – typowo 2,5–4 Nm. Przekrój przewodów dopasować do rzeczywistego obciążenia oraz zabezpieczenia nadprądowego w obwodzie. Po montażu sprawdzić poprawność osadzenia wkładki bezpiecznikowej oraz dokręcenia wszystkich połączeń.

FAQ

• Jaki typ wkładki bezpiecznikowej pasuje do tego gniazda? Gniazdo przeznaczone jest do wkładek topikowych DIII (Diazed) z gwintem E27 (standardowo). Należy stosować wkładki o wymiarach zgodnych z normą DIN 49515 – średnica 27 mm, długość 58 mm. Prąd wkładki nie powinien przekraczać 63 A.
• Jaki jest stopień ochrony gniazda? Producent nie podaje konkretnego stopnia IP. Jako aparat modułowy montowany w rozdzielnicy zamkniętej typowo zapewnia ochronę przed dotykiem palcem (IP20) w warunkach normalnych. Nie jest przystosowane do pracy w wilgoci ani zapyleniu bez dodatkowej osłony.
• Czy gniazdo można montować w instalacjach DC? Gniazdo deklarowane jest na napięcie 500 V AC. W przypadku prądu stałego należy skonsultować się z producentem – zwykle bezpieczniki DIII stosuje się w DC tylko przy znacznie obniżonym napięciu (np. 250 V DC) i z zachowaniem odpowiedniej odległości izolacyjnej. Nie zalecamy stosowania w obwodach DC bez potwierdzenia parametrów.
