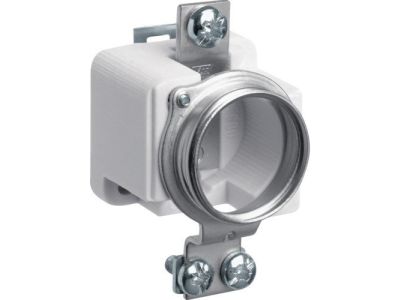

Gniazdo bezpiecznikowe ceramiczne DIII E33 1P 63A 500V TS35 zaciski pałąkowe 10mm2 | LE33KP Hager

Opis i Kluczowe Cechy

Gniazdo bezpiecznikowe ceramiczne typu DIII E33 (symbol LE33KP) to jednobiegunowa podstawa przeznaczona do montażu wkładek bezpiecznikowych o wymiarach DIII E33. Przystosowane do pracy przy prądzie znamionowym 63 A i napięciu 500 V, co umożliwia bezpieczne zabezpieczanie obwodów o znacznym obciążeniu w sieciach przemysłowych i energetyce zawodowej. Wyposażone w zaciski pałąkowe o przekroju do 10 mm², a jego kompaktowa konstrukcja pozwala na szybki montaż na szynie TS35.

• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę przy wysokich obciążeniach bez ryzyka przeciążenia styków, idealne do zasilania linii głównych i odbiorników dużej mocy.
• Napięcie znamionowe 500 V: Umożliwia stosowanie w instalacjach trójfazowych oraz w sieciach o podwyższonym napięciu, typowych dla obiektów przemysłowych.
• Zaciski pałąkowe 10 mm²: Ułatwiają podłączenie przewodów o dużym przekroju, zapewniając pewny i trwały kontakt elektryczny bez konieczności stosowania dodatkowych końcówek.
• Korpus ceramiczny: Odporny na wysokie temperatury powstające podczas przepływu prądu zwarciowego, co zwiększa trwałość i bezpieczeństwo eksploatacji.
• Montaż na szynę TH35 (TS35): Umożliwia szybkie i stabilne osadzenie w rozdzielnicy modułowej, oszczędzając czas instalacji i ułatwiając późniejszą konserwację.

Zgodność z Normami

Gniazdo bezpiecznikowe LE33KP jest zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Precyzyjne parametry techniczne gwarantują niezawodną pracę w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i napięciowej oraz solidnej konstrukcji, gniazdo LE33KP znajduje szerokie zastosowanie w przemyśle i energetyce zawodowej. Sprawdza się tam, gdzie wymagane jest niezawodne zabezpieczenie obwodów przed skutkami zwarć i przeciążeń.

• Zabezpieczanie obwodów głównych w rozdzielnicach przemysłowych (linie zasilające maszyny, piece, silniki).
• Ochrona obwodów odbiorczych w budynkach użyteczności publicznej (klimatyzacja, centrale wentylacyjne, oświetlenie awaryjne).
• Stosowanie w układach dystrybucji energii w elektrowniach, stacjach transformatorowych i zakładach produkcyjnych.
• Jako element wyposażenia rozłączników bezpiecznikowych lub jako samodzielna podstawa w szafach sterowniczych.

Wskazówki Montażowe

Montaż gniazda bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Podstawę należy zatrzasnąć na szynie TH35 zgodnie z kierunkiem montażu. Przekrój przewodów należy dobrać do prądu znamionowego 63 A (zalecany min. 16 mm² dla miedzi). Zaciski pałąkowe dokręcać momentem podanym w dokumentacji producenta – zwykle 2–3 Nm. Po podłączeniu wkładki bezpiecznikowej sprawdzić poprawność osadzenia wszystkich elementów.

FAQ

• Jaki stopień ochrony ma to gniazdo? Standardowo gniazda bezpiecznikowe przeznaczone do montażu w rozdzielnicach posiadają stopień ochrony IP20. Dokładne dane dla konkretnego modelu należy zweryfikować w dokumentacji producenta.
• Jakie wkładki bezpiecznikowe pasują do tego gniazda? Gniazdo jest dedykowane dla wkładek bezpiecznikowych o wymiarach DIII E33, zarówno typu glinianego, jak i ceramicznego, z górnym lub podwójnym wskaźnikiem zadziałania.
• Czy gniazdo jest odporne na wysokie temperatury podczas zwarcia? Tak, ceramiczny korpus zapewnia wyjątkową odporność termiczną, co minimalizuje ryzyko uszkodzenia podczas przepływu prądów zwarciowych i przedłuża żywotność produktu.
