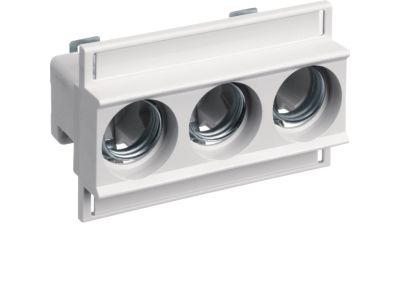

Gniazdo bezpiecznikowe ceramiczne DII E27 3P 25A 500V TS35 zaciski pałąkowe 10mm2 | LE27K-3 Hager

Opis i Kluczowe Cechy

Gniazdo bezpiecznikowe ceramiczne DII E27 typu LE27K-3 to trójbiegunowe gniazdo przystosowane do wkładek topikowych z gwintem E27. Zaprojektowane do montażu na szynie TS35 (DIN), oferuje prąd znamionowy 25 A i napięcie 500 V, co zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Wyposażone w zaciski pałąkowe umożliwiające podłączenie przewodów o przekroju do 10 mm².

• Prąd znamionowy 25 A: Wysoka obciążalność prądowa pozwala na zabezpieczanie linii zasilających oraz odbiorników o dużym poborze mocy w instalacjach przemysłowych.
• Napięcie znamionowe 500 V: Odpowiednie dla sieci trójfazowych 400 V oraz obwodów o podwyższonym napięciu, gwarantuje bezpieczną izolację i trwałość.
• Trzybiegunowa konstrukcja (3P): Umożliwia jednoczesne zabezpieczenie trzech faz, co upraszcza montaż w rozdzielnicach wielofazowych.
• Korpus ceramiczny: Odporny na wysoką temperaturę i łuk elektryczny, zapewnia długą żywotność i bezpieczeństwo nawet w trudnych warunkach pracy.
• Zaciski pałąkowe do 10 mm²: Ułatwiają szybkie i pewne przyłączenie przewodów o dużym przekroju, minimalizując spadki napięcia i ryzyko poluzowania połączeń.

Zgodność z Normami

Gniazdo bezpiecznikowe LE27K-3 zostało zaprojektowane zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Konstrukcja oparta na standardzie szyny DIN (TS35) oraz zastosowanie ceramicznych elementów izolacyjnych spełnia wymogi dotyczące wytrzymałości dielektrycznej i ochrony przeciwporażeniowej w instalacjach niskiego napięcia.

Zastosowanie

Gniazdo bezpiecznikowe DII E27 przeznaczone jest do ochrony obwodów przed skutkami przeciążeń i zwarć w instalacjach przemysłowych oraz budynkach użyteczności publicznej. Sprawdza się zarówno w rozdzielnicach głównych, jak i podrozdzielnicach.

• Zabezpieczanie linii zasilających maszyny i urządzenia produkcyjne.
• Ochrona obwodów oświetlenia, gniazd wtykowych oraz instalacji siłowej w obiektach komercyjnych.
• Stosowanie w rozdzielnicach sterowniczych jako zabezpieczenie przedłużone dla styczników i przekaźników.
• Wymiana zużytych gniazd bezpiecznikowych w istniejących rozdzielnicach – kompatybilność z wkładkami DII (D-type) E27.

Wskazówki Montażowe

Montaż gniazda bezpiecznikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnej zasady odłączenia napięcia od rozdzielnicy przed przystąpieniem do prac. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (TS35) – należy je zatrzasnąć w odpowiedniej pozycji, upewniając się, że zatrzaski są prawidłowo zablokowane. Przewody podłączamy za pomocą zacisków pałąkowych, stosując moment dokręcania zgodnie z dokumentacją producenta (nie podany w danych – należy kierować się ogólnymi zasadami dla zacisków pałąkowych). Przekrój przewodu należy dobrać do prądu znamionowego 25 A oraz warunków instalacji.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tego gniazda? Gniazdo LE27K-3 jest przeznaczone do wkładek topikowych typu DII z gwintem E27, o prądzie znamionowym do 25 A i napięciu do 500 V.
• Jaki maksymalny przekrój przewodu można podłączyć? Zaciski pałąkowe umożliwiają podłączenie przewodów o przekroju do 10 mm² (linka lub drut).
• Czy gniazdo można montować w rozdzielnicy trójfazowej? Tak, gniazdo ma trzy bieguny (3P), co pozwala na jednoczesne zabezpieczenie wszystkich faz obwodu trójfazowego.
