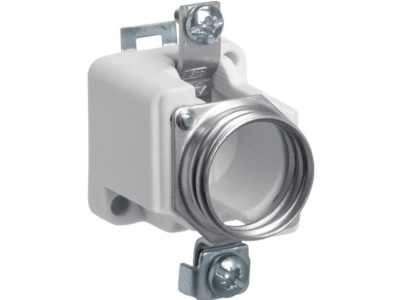

Gniazdo bezpiecznikowe ceramiczne DII D2400 E27 1P 25A 500V TS35 zaciski pałąkowe 10mm2 | LE27KP Hager

Opis i Kluczowe Cechy

Gniazdo bezpiecznikowe ceramiczne DII typu D2400, symbol LE27KP, przeznaczone do współpracy z wkładkami topikowymi z gwintem E27. Oferuje prąd znamionowy 25 A oraz napięcie 500 V AC, co pozwala na bezpieczne zabezpieczanie obwodów o znacznym obciążeniu. Wyposażone w zaciski pałąkowe umożliwiające podłączenie przewodów o przekroju do 10 mm², montowane na szynę TH35 (TS35).

• Prąd znamionowy 25 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 500 V AC: gwarantuje odpowiednią izolację i bezpieczeństwo w instalacjach przemysłowych i komercyjnych.
• Zaciski pałąkowe do 10 mm²: umożliwiają łatwe i pewne podłączenie przewodów o dużym przekroju, co jest istotne przy wysokich prądach.
• Korpus ceramiczny: charakteryzuje się wysoką odpornością na temperaturę oraz działanie łuku elektrycznego, podnosząc trwałość i bezpieczeństwo.
• Montaż na szynę TH35 (TS35): szybki i stabilny montaż w rozdzielnicach modułowych zgodny ze standardem DIN.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu zgodnie z zaleceniami producenta i przepisami dla instalacji elektrycznych.

Zastosowanie

Gniazdo bezpiecznikowe LE27KP służy do montażu wkładek bezpiecznikowych DII, zapewniając ochronę przeciążeniową i zwarciową w różnego typu instalacjach.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielnicach w przemyśle i budownictwie.
• Ochrona linii zasilających maszyn, urządzeń oraz tablic rozdzielczych.
• Stosowanie w systemach automatyki budynkowej jako element zabezpieczenia przed zwarciami.
• Montaż w instalacjach energetyki zawodowej i różnych gałęziach przemysłu (zgodnie z przeznaczeniem podstaw bezpiecznikowych DII).

Wskazówki Montażowe

Montaż gniazda może być wykonywany wyłącznie przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (TS35) zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków należy stosować według zaleceń producenta (typowa wartość 2–3 Nm, jednak zawsze sprawdź kartę katalogową). Prace wykonuj w warunkach zapewniających bezpieczeństwo – sucha instalacja, pomieszczenie zamknięte.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tego gniazda? Gniazdo LE27KP jest przeznaczone do wkładek topikowych DII z gwintem E27, stosowanych w podstawach bezpiecznikowych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Zaciski pałąkowe umożliwiają podłączenie przewodów o przekroju do 10 mm².
• Czy gniazdo można montować na szynę DIN? Tak, jest przystosowane do szyny TH35 (TS35) – standardowej szyny montażowej w rozdzielnicach modułowych.
