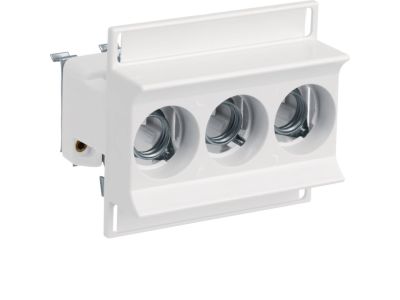

Gniazdo bezpiecznikowe ceramiczne D01/3 E14 3P 3168/3VR 16A 400VAC TS35 zaciski pałąkowe 4mm2 | LD01K16-3AS Hager

Opis i Kluczowe Cechy

Gniazdo bezpiecznikowe ceramiczne LD01K16-3AS jest przeznaczone do wkładek bezpiecznikowych D01 z gwintem E14 w obwodach trójfazowych. Trzybiegunowa konstrukcja (3P) umożliwia kompleksową ochronę wszystkich faz w instalacjach o napięciu do 400 V AC i prądzie znamionowym 16 A. Montaż na szynie TH35 (TS35) oraz zaciski pałąkowe o przekroju do 4 mm² ułatwiają szybki i pewny montaż w rozdzielnicach przemysłowych i energetycznych.

• Trzybiegunowa konstrukcja 3P: Pozwala na jednoczesne zabezpieczenie wszystkich trzech faz w obwodzie, co zwiększa bezpieczeństwo i redukuje liczbę niezbędnych elementów w rozdzielnicy.
• Prąd znamionowy 16 A: Zapewnia skuteczną ochronę przed przeciążeniem i zwarciem w obwodach o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V AC: Przystosowane do standardowych sieci trójfazowych stosowanych w energetyce zawodowej i przemyśle.
• Obudowa ceramiczna: Odporna na działanie wysokiej temperatury i łuku elektrycznego, co gwarantuje długą żywotność i niezawodność w trudnych warunkach.
• Zaciski pałąkowe 4 mm²: Umożliwiają pewne i wygodne podłączenie przewodów o przekroju do 4 mm², minimalizując ryzyko poluzowania połączenia.

Zgodność z Normami

Gniazdo bezpiecznikowe LD01K16-3AS jest zaprojektowane zgodnie z obowiązującymi europejskimi normami dla podstaw bezpiecznikowych. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Brak podania konkretnych numerów norm w dokumentacji – w razie potrzeby szczegółowe informacje można uzyskać u producenta.

Zastosowanie

Dzięki trójbiegunowej budowie i parametrom 16 A / 400 V AC gniazdo LD01K16-3AS sprawdza się w różnych układach zabezpieczeniowych:

• Ochrona obwodów trójfazowych odbiorników przemysłowych, takich jak silniki, pompy czy wentylatory.
• Zabezpieczanie linii zasilających w rozdzielnicach głównych i podrozdzielniach w obiektach przemysłowych i komercyjnych.
• Stosowanie w systemach energetyki zawodowej zgodnie z koncepcją selektywności zabezpieczeń.
• Ochrona obwodów oświetlenia i gniazd wtyczkowych w instalacjach wymagających niezawodnej wkładki D01.

Wskazówki Montażowe

Montaż gniazda bezpiecznikowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (TS35) w standardowej rozdzielnicy. Zaleca się dokręcanie zacisków pałąkowych momentem podanym w dokumentacji producenta, a także dobór przekroju przewodów do prądu znamionowego (maks. 4 mm²). Przed włożeniem wkładki bezpiecznikowej należy upewnić się, że gniazdo jest prawidłowo zamocowane i nie ma napięcia.

FAQ

• Jakie wkładki bezpiecznikowe można stosować z tym gniazdem? Gniazdo jest przystosowane do wkładek bezpiecznikowych typu D01 z gwintem E14, o prądzie znamionowym do 16 A.
• Czy gniazdo posiada wbudowany wskaźnik zadziałania? Nie, gniazdo nie ma wbudowanego wskaźnika. Informację o zadziałaniu można odczytać z ewentualnego wskaźnika na wkładce bezpiecznikowej (wkładki z górnym lub kombinowanym wskaźnikiem są dostępne osobno).
• Jaki jest stopień ochrony (IP) tego gniazda? Producent nie podaje konkretnego stopnia ochrony. W standardowych warunkach rozdzielnicy wewnętrznej przyjmuje się ochronę IP20, jednak ostateczna ochrona zależy od użytej obudowy rozdzielnicy.
