Podstawa bezpiecznikowa DIAZED wielkość III materiał formowany, 3-bieg. z ochroną przed dotykiem | 5SF5268 Siemens

Alternatywny kod produktu: 5SF5268

Opis i Kluczowe Cechy

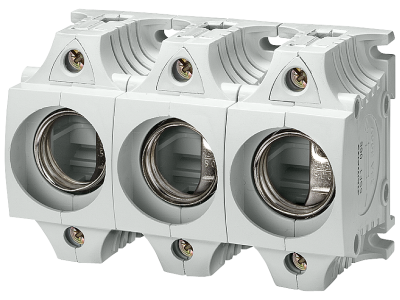

Podstawa bezpiecznikowa DIAZED wielkość III firmy Siemens (symbol 5SF5268) to trójbiegunowe gniazdo do wkładek bezpiecznikowych w systemie DIAZED. Wykonana z materiału formowanego, zapewnia solidną izolację i odporność mechaniczną. Wbudowana osłona gwarantuje ochronę przed przypadkowym dotknięciem części pod napięciem. Dzięki kompaktowej budowie 3-biegunowej pozwala zaoszczędzić miejsce w rozdzielnicy.

• 3-biegunowa konstrukcja (3 moduły): umożliwia jednoczesne zabezpieczenie trzech faz w jednej podstawie, redukując liczbę elementów i czas montażu.
• Ochrona przed dotykiem: zabezpiecza personel przed przypadkowym kontaktem z częściami przewodzącymi, zwiększając bezpieczeństwo eksploatacji.
• Materiał formowany wysokiej jakości: gwarantuje stabilność wymiarową, odporność na temperaturę oraz długą żywotność w trudnych warunkach pracy.
• System DIAZED wielkość III: przeznaczony do wkładek bezpiecznikowych o prądach od 2 A do 100 A (w zależności od klasy roboczej) – uniwersalność zastosowania w różnych obwodach.
• Część portfolio SENTRON: sprawdzona jakość i kompatybilność z pozostałymi komponentami ochrony instalacji elektrycznych Siemens.

Zgodność z Normami

Podstawa bezpiecznikowa 5SF5268 spełnia wymagania europejskich norm dla systemów bezpiecznikowych DIAZED. Produkt posiada deklarację zgodności CE i jest dopuszczony do stosowania w instalacjach domowych, przemysłowych oraz rozdzielnicach przez osoby nieprzeszkolone.

Zastosowanie

Podstawa bezpiecznikowa DIAZED jest kluczowym elementem systemu ochrony instalacji elektrycznych SENTRON, zapewniającym selektywne wyłączanie obwodów przy przeciążeniu i zwarciu.

• Zabezpieczenie obwodów odbiorczych w rozdzielnicach mieszkaniowych i administracyjnych – ochrona przed skutkami przeciążeń i zwarć.
• Stosowanie w rozdzielnicach przemysłowych – ochrona linii zasilających silniki, oświetlenie i maszyny.
• Integracja z systemami bezpiecznikowymi NEOZED i DIAZED – możliwość łączenia wkładek o różnych charakterystykach.
• Instalacje, w których wymagana jest obsługa przez osoby bez uprawnień – zgodnie z dopuszczeniem do użytku domowego.

Wskazówki Montażowe

Montaż podstawy bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Produkt przeznaczony jest do montażu na szynie montażowej TH35 (DIN). Należy stosować moment dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia i charakterystyki wkładek. Przed pierwszym włączeniem sprawdzić poprawność osadzenia wkładek i działanie osłon ochronnych.

FAQ

• Czy podstawa posiada wbudowaną ochronę przed dotykiem? Tak, konstrukcja podstawy 5SF5268 została wyposażona w osłony uniemożliwiające przypadkowe dotknięcie styków pod napięciem – zapewnia to bezpieczeństwo podczas wymiany wkładek.
• Z jakimi wkładkami bezpiecznikowymi współpracuje? Podstawa jest przeznaczona do wkładek bezpiecznikowych DIAZED wielkości III (DIII) o prądach znamionowych od 2 A do 100 A, w zależności od klasy roboczej (gL/gG, aM, itp.).
• Jaki stopień ochrony ma podstawa? Stopień ochrony nie został podany w dokumentacji produktu. Standardowa aparatura do rozdzielnic ma zazwyczaj IP20. Należy montować w obudowie o odpowiednim stopniu ochrony (np. rozdzielnica z drzwiami).
