Gniazdo antenowe typu "F" + RJ45 kat.6 (moduł), stal inox BMAFRJ45.01/21 Simon Basic | BMAFRJ45.01/21 Kontakt Simon

Alternatywny kod produktu: WMUA-0510xx-J011

Opis i Kluczowe Cechy

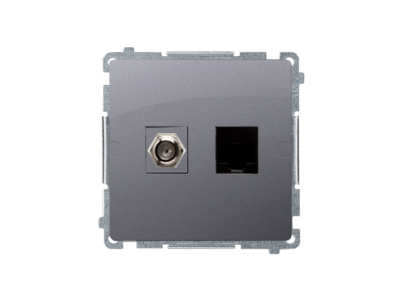

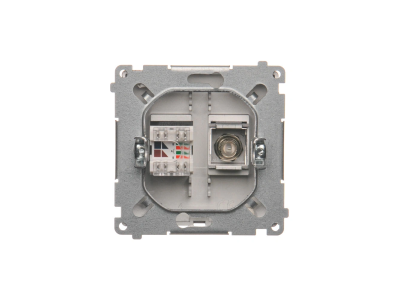

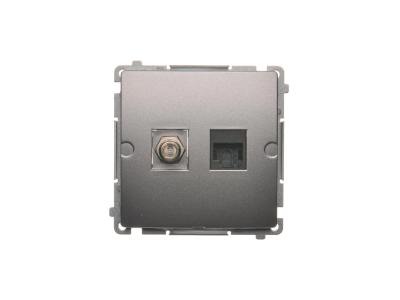

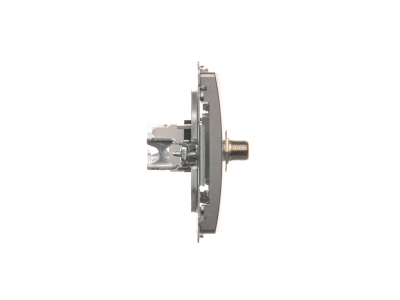

Gniazdo antenowe typu F oraz gniazdo RJ45 kategorii 6 w jednym module wykonanym ze stali nierdzewnej (inox) – Simon Basic, symbol BMAFRJ45.01/21. Producent Simon, seria Basic, gwarantuje kompatybilność z systemami ramek i puszek tej serii. Moduł łączy dwa kluczowe złącza instalacyjne, umożliwiając podłączenie zarówno anten (TV/SAT), jak i sieci komputerowej w jednym punkcie.

• Gniazdo antenowe typu F: uniwersalne złącze do kabli koncentrycznych, dedykowane do odbioru sygnałów telewizyjnych i satelitarnych – zapewnia stabilne połączenie bez zakłóceń.
• Gniazdo RJ45 kategorii 6 (kat.6): umożliwia transmisję danych z przepustowością do 250 MHz, co gwarantuje niezawodną pracę sieci Gigabit Ethernet oraz aplikacji wymagających wysokiej szybkości.
• Wykonanie ze stali nierdzewnej (inox): materiał odporny na korozję i uszkodzenia mechaniczne, a jednocześnie nadający estetyczny, nowoczesny wygląd idealny do ekskluzywnych wnętrz.
• Kompaktowy moduł wielofunkcyjny: dwa złącza w jednym module oszczędzają miejsce w puszce instalacyjnej i ułatwiają prowadzenie okablowania – redukcja liczby osobnych gniazd.
• System Simon Basic: gniazdo przeznaczone do montażu w standardowych ramach i puszkach serii Basic – łatwa integracja z istniejącą instalacją oraz szeroka gama akcesoriów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Gniazdo RJ45 kategorii 6 zaprojektowano zgodnie ze standardami transmisyjnymi TIA/EIA-568 (w tym dla częstotliwości do 250 MHz). Gniazdo antenowe typu F jest zgodne z powszechnie przyjętymi specyfikacjami dla instalacji TV/SAT. Montaż powinien być wykonany zgodnie z obowiązującymi przepisami i wytycznymi producenta.

Zastosowanie

Moduł BMAFRJ45.01/21 jest wszechstronnym rozwiązaniem do współczesnych instalacji multisygnałowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.

• Podłączenie odbiorników telewizyjnych (DVB-T/DVB-T2) oraz satelitarnych (DVB-S) w jednym gnieździe.
• Tworzenie punktów abonenckich sieci LAN (Ethernet) z prędkością do 1 Gb/s, np. w salonie, gabinecie lub hotelu.
• Integracja instalacji TV i internetu w jednym module – idealne do nowoczesnych systemów SOHO (Small Office/Home Office).
• Zastosowanie w instalacjach domowych typu smart home, gdzie potrzebne jest połączenie sygnału antenowego i transmisji danych w jednym punkcie.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (SEP) i znajomość przepisów branżowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie (jeśli występuje). Moduł przeznaczony jest do montażu w standardowej puszce instalacyjnej z użyciem ramki serii Simon Basic. Połączenia przewodów (kabel koncentryczny z końcówką F oraz skrętka RJ45) należy wykonać zgodnie z instrukcją producenta, zwracając uwagę na prawidłowe zaciskanie i zachowanie kierunku układania kabli. Przekroje przewodów muszą być dobrane do prądu obciążenia – w przypadku gniazda antenowego i RJ45 obciążenie jest pomijalne, ale ważne jest zachowanie integralności ekranowania. Po zakończeniu montażu sprawdzić ciągłość połączeń oraz jakość sygnału.

FAQ

• Czy gniazdo jest podświetlane / posiada diodę LED? Nie, moduł BMAFRJ45.01/21 nie jest wyposażony w podświetlenie ani diody sygnalizacyjne. Jest to pasywne gniazdo antenowe i sieciowe.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje konkretnego stopnia ochrony IP. Gniazdo przeznaczone jest do montażu w suchych pomieszczeniach wewnętrznych (standard dla aparatury instalacyjnej). W przypadku instalacji w pomieszczeniach o podwyższonej wilgotności zaleca się stosowanie dodatkowych osłon.
• Jakie tryby pracy mają złącza? (styk przełączny itp.) Gniazdo antenowe typu F oraz gniazdo RJ45 nie są stykami mechanicznymi (jak przycisk czy przełącznik). Są to złącza bierne dedykowane do podłączenia kabli – działanie polega na zapewnieniu ciągłości elektrycznej i transmisji sygnału. Nie mają one trybów pracy takich jak NO/NC.
