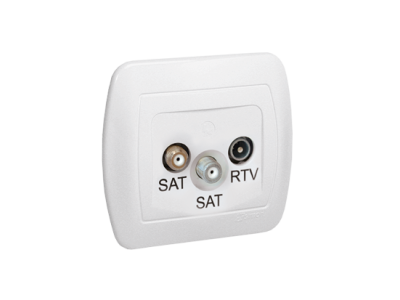

Gniazdo antenowe satelitarne podwójne końcowe SAT-SAT-RTV, biały AZAR+SAT3.1-P2/11 Simon Akord | AZAR+SAT3.1-P2/11 Kontakt Simon

Alternatywny kod produktu: WMAA-01319z-1013

Opis i Kluczowe Cechy

Gniazdo antenowe satelitarne podwójne końcowe SAT-SAT-RTV AZAR+SAT3.1-P2/11 od marki Simon (seria Akord) to komponent dedykowany do profesjonalnych instalacji RTV-SAT. Dzięki technologii montażu SMT zapewnia niezawodność i powtarzalność parametrów, a galwaniczne oddzielenie wejścia od wyjścia RTV eliminuje zakłócenia między torami sygnałowymi.

• Podwójny port SAT: Umożliwia jednoczesne dostarczenie dwóch sygnałów z satelity (np. z Hot-Birda) dla dekoderów N-box telewizji N lub dwustrumieniowych modułów CI, bez konieczności stosowania dodatkowych rozgałęźników.
• Galwaniczne oddzielenie wejścia RTV od wyjścia RTV: Zapobiega przenikaniu zakłóceń i pętli masowych, co chroni odbiorniki przed uszkodzeniem i gwarantuje czysty sygnał telewizyjny.
• Wysoka separacja pomiędzy portami: Minimalizuje tłumienie międzysygn ałowe, dzięki czemu sygnał SAT i RTV nie interferują ze sobą – idealne w instalacjach multipleksowanych.
• Technologia SMT (Surface Mount Technology): Zapewnia powtarzalność parametrów elektrycznych oraz stabilną pracę w szerokim zakresie temperatur, co przekłada się na długą żywotność gniazda.
• Możliwość wykorzystania portu SAT jako kanału zwrotnego: Umożliwia dwukierunkową transmisję danych w instalacjach interaktywnych, np. do łączności z satelitarnymi platformami zwrotnymi.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami dla urządzeń instalacji RTV-SAT. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi wymaganiami dyrektyw unijnych. Spełnia wymagania dla instalacji analogowych i cyfrowych (DVB-T/T2, DVB-S/S2).

Zastosowanie

Gniazdo AZAR+SAT3.1-P2/11 sprawdzi się w nowoczesnych instalacjach domowych i biurowych, gdzie wymagana jest wysoka jakość sygnału oraz separacja torów.

• Instalacje satelitarne dla dekoderów N-box telewizji N wymagających dwóch sygnałów z jednego satelity (Hot-Bird).
• Systemy z dwustrumieniowymi modułami CI (Common Interface), np. w odbiornikach z podwójnym tunerem SAT.
• Instalacje hybrydowe SAT+RTV z zachowaniem galwanicznej separacji – ochrona przed przepięciami i interferencjami.
• Sieci kablowe z kanałem zwrotnym (interaktywna telewizja, systemy monitoringowe przesyłające sygnał zwrotny przez SAT).

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowanego instalatora z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji elektrycznej oraz odłączyć kable antenowe. Gniazdo przeznaczone jest do montażu w puszkach podtynkowych standardowych (ø60 mm), z użyciem przewodów koncentrycznych 75 Ω o przekroju odpowiednim do częstotliwości sygnału (zalecany przewód klasy RG6 lub wyższej). Połączenia wykonać zgodnie z oznaczeniami portów: SAT1, SAT2, RTV. Przed zakryciem gniazda ramką sprawdzić ciągłość sygnału miernikiem poziomu.

FAQ

• Czy gniazdo obsługuje jednocześnie dwa dekodery SAT? Tak – podwójny port SAT pozwala na podłączenie dwóch niezależnych odbiorników satelitarnych lub jednego odbiornika z dwoma wejściami (np. N-box) bez konieczności stosowania rozgałęźnika zewnętrznego.
• Jaka jest różnica między portem SAT a RTV w tym gnieździe? Porty SAT obsługują sygnał satelitarny (IF 950–2150 MHz), natomiast port RTV służy do sygnałów naziemnych (VHF/UHF) oraz telewizji kablowej. Dzięki galwanicznemu oddzieleniu oba tory pracują niezależnie.
• Czy technologia SMT wpływa na jakość sygnału? Tak – montaż powierzchniowy (SMT) eliminuje ręczne lutowanie, co zapewnia powtarzalne parametry (tłumienie, dopasowanie impedancji) na poziomie fabrycznym, minimalizując straty sygnału w całym paśmie.
