Gniazdo antenowe RTV-SAT z dwoma wyjściami SAT, czarny matowy, SONATA | GPA-R2S/m/33 Ospel

Opis i Kluczowe Cechy

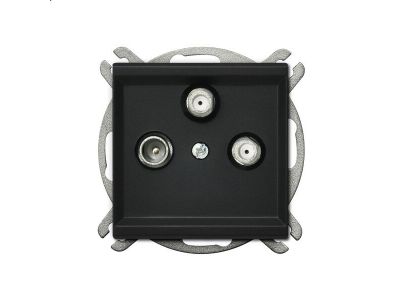

Gniazdo antenowe RTV-SAT z serii SONATA, model GPA-R2S/m/33, to zaawansowane rozwiązanie osprzętowe dedykowane dla nowoczesnych instalacji multimedialnych. Produkt charakteryzuje się eleganckim wykończeniem w kolorze czarny mat, co sprawia, że idealnie wpisuje się w aktualne trendy architektoniczne. Kluczową funkcjonalnością gniazda jest obecność dwóch niezależnych wyjść satelitarnych (SAT), co pozwala na pełne wykorzystanie możliwości nowoczesnych dekoderów z funkcją PVR (Personal Video Recorder). Dzięki temu użytkownik może jednocześnie oglądać jeden program i nagrywać inny, bez zakłóceń sygnału.

• Podwójne wejście sygnału: Gniazdo zasilane jest dwoma niezależnymi przewodami współosiowymi, co gwarantuje stabilność transmisji dla obu portów SAT.
• Technologia SMT: Zastosowanie montażu powierzchniowego (Surface Mount Technology) zapewnia wysoką powtarzalność parametrów elektrycznych oraz niezawodność długoterminową.
• Ekranowanie ZnAl: Obudowa wykonana ze stopu cynku i aluminium (ZnAl) charakteryzuje się wysoką skutecznością ekranowania, chroniąc sygnał przed zewnętrznymi zakłóceniami elektromagnetycznymi.
• Szeroki zakres częstotliwości: Obsługa pasma od 5 MHz do 2400 MHz dla obu wejść pozwala na bezproblemową pracę w instalacjach analogowych oraz cyfrowych.
• Separacja galwaniczna: Zastosowane oddzielenie wejścia od wyjścia RTV chroni urządzenia końcowe przed niepożądanymi przepięciami.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi na rynku europejskim. Konstrukcja gniazda zapewnia wysoką separację pomiędzy poszczególnymi portami, co jest kluczowe dla zachowania integralności sygnału w instalacjach zbiorczych i indywidualnych. Wykorzystanie stopu ZnAl w obudowie gwarantuje zgodność z wymaganiami dotyczącymi kompatybilności elektromagnetycznej (EMC), minimalizując emisję i podatność na zakłócenia.

Zastosowanie

Gniazdo GPA-R2S/m/33 jest niezbędnym elementem w instalacjach, gdzie wykorzystywane są dekodery platform cyfrowych wymagające dwóch sygnałów z satelity (np. Hot-Bird) lub dwustrumieniowe moduły CI. Znajduje zastosowanie w:

• Budownictwie mieszkaniowym o wysokim standardzie wykończenia.
• Instalacjach typu multiswitch, gdzie wymagane jest doprowadzenie sygnału satelitarnego do wielu odbiorników.
• Systemach ramkowych wielokrotnych serii SONATA, pozwalając na estetyczną integrację z gniazdami zasilającymi i łącznikami światła.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony w standardowej puszce podtynkowej. Należy pamiętać, że do pełnej instalacji wymagana jest ramka z serii SONATA (sprzedawana oddzielnie). Podczas instalacji należy zwrócić szczególną uwagę na:

• Prowadzenie przewodów: Do gniazda należy doprowadzić dwa niezależne przewody koncentryczne o impedancji 75 Ohm.
• Przygotowanie kabla: Należy precyzyjnie zdjąć izolację z przewodu współosiowego, aby zapewnić pewny kontakt żyły miedzianej z zaciskiem oraz oplotu z obudową ekranującą.
• System ramkowy: Modułowa konstrukcja pozwala na montaż w ramkach wielokrotnych (poziomych lub pionowych), co ułatwia organizację punktów dostępowych w salonach i sypialniach.

FAQ

• Czy gniazdo wymaga specjalnej ramki? Tak, gniazdo jest elementem modułowym i wymaga dokupienia ramki z serii SONATA firmy OSPEL.
• Czy mogę użyć tego gniazda do nagrywania dwóch kanałów jednocześnie? Tak, pod warunkiem doprowadzenia dwóch niezależnych sygnałów satelitarnych do gniazda i podłączenia ich do dekodera typu PVR.
• Czy gniazdo obsługuje kanał zwrotny? Tak, konstrukcja umożliwia wykorzystanie portu SAT jako kanału zwrotnego, co jest istotne w niektórych zaawansowanych systemach interaktywnych.
• Jaki jest kolor wykończenia? Produkt posiada eleganckie, matowe wykończenie w kolorze czarnym (kod koloru 33).
