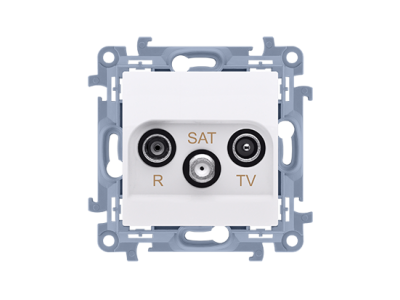

Gniazdo antenowe R-TV-SAT przelotowe tłum. SAT-8dB, TV-10dB, R-12dB, biały CASP.01/11 Simon 10 | CASP.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Gniazdo antenowe R-TV-SAT przelotowe z serii Simon 10, o numerze katalogowym CASP.01/11, to zaawansowany komponent osprzętu elektroinstalacyjnego zaprojektowany z myślą o profesjonalnych systemach dystrybucji sygnału radiowego i telewizyjnego. Jako gniazdo typu przelotowego, umożliwia ono szeregowe łączenie kolejnych punktów abonenckich w ramach jednej magistrali, co znacząco optymalizuje strukturę okablowania w budynkach wielorodzinnych oraz rozbudowanych instalacjach domowych. Produkt charakteryzuje się precyzyjnie skalibrowanym tłumieniem sygnału: dla toru satelitarnego (SAT) wynosi ono 8 dB, dla toru telewizyjnego (TV) 10 dB, natomiast dla toru radiowego (R) 12 dB. Takie parametry pozwalają na zachowanie odpowiedniego poziomu sygnału w kolejnych gniazdach instalacji, minimalizując ryzyko przesterowania lub zaniku obrazu.

• Wszechstronność sygnału: Obsługa trzech niezależnych pasm (Radiowe, Telewizyjne, Satelitarne) w jednym module.
• Konstrukcja przelotowa: Idealna do instalacji szeregowych, redukująca ilość potrzebnego przewodu koncentrycznego.
• Estetyka serii Simon 10: Klasyczny biały kolor i minimalistyczny design pasujący do nowoczesnych wnętrz.
• Wysoka jakość wykonania: Solidne zaciski gwarantują trwałe połączenie z żyłą sygnałową i ekranem przewodu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Gniazdo spełnia wymagania techniczne dla urządzeń pracujących w sieciach telewizji kablowej oraz zbiorczych instalacjach antenowych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co potwierdzają certyfikaty zgodności z polskimi i europejskimi normami branżowymi dla osprzętu elektroinstalacyjnego niskiego napięcia.

Zastosowanie

Gniazdo CASP.01/11 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowane do pracy w:

• Indywidualnych instalacjach antenowych: Pozwala na rozdzielenie sygnału z jednej anteny zbiorczej do wielu pomieszczeń w układzie szeregowym.
• Systemach telewizji kablowej: Umożliwia podłączenie odbiorników TV, dekoderów oraz magnetowidów przy zachowaniu wysokiej separacji sygnałów.
• Instalacjach zbiorczych: Niezbędne w pionach komunikacyjnych budynków wielorodzinnych, gdzie sygnał musi być dostarczony do wielu lokatorów z jednego źródła.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowanego instalatora z zachowaniem zasad sztuki elektroinstalacyjnej. Gniazdo jest przeznaczone do montażu podtynkowego w standardowych puszkach instalacyjnych o średnicy 60 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Przygotowanie przewodu: Odpowiednie odizolowanie żyły miedzianej oraz prawidłowe wywinięcie ekranu (oplotu), aby zapewnić ciągłość masy i ochronę przed zakłóceniami.
• Kierunkowość: Prawidłowe podłączenie przewodu wejściowego (sygnał z anteny/poprzedniego gniazda) oraz wyjściowego (do kolejnego punktu w szeregu).
• Moment dokręcania: Stabilne zamocowanie przewodów w zaciskach śrubowych, zapobiegające ich poluzowaniu podczas osadzania mechanizmu w puszce.
• Ramki: Produkt wymaga zastosowania ramki z serii Simon 10, co pozwala na uzyskanie stopnia ochrony IP20.

FAQ

1. Czy to gniazdo może być użyte jako ostatnie w szeregu?
Nie, w przypadku zakończenia linii szeregowej należy zastosować gniazdo końcowe o odpowiedniej impedancji (zazwyczaj 75 Ohm), aby uniknąć odbić sygnału w instalacji.

2. Czy gniazdo Simon 10 CASP.01/11 wymaga specjalnych ramek?
Tak, gniazdo jest kompatybilne wyłącznie z ramkami systemowymi serii Simon 10, które są dostępne w wersjach od pojedynczej do pięciokrotnej.

3. Jakie jest tłumienie przejścia dla tego modelu?
Gniazdo charakteryzuje się niskim tłumieniem przejścia, co pozwala na zasilenie większej liczby gniazd w jednym ciągu bez konieczności stosowania dodatkowych wzmacniaczy liniowych w każdym punkcie.
