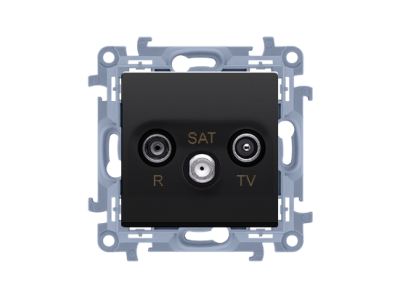

Gniazdo antenowe R-TV-SAT przelotowe (moduł), 1x wejście: 5 MHz-2,4 GHz, czarny Simon 10 | CASP.01/49 Kontakt Simon

Alternatywny kod produktu: WC-ASPxxxx-01-49xx

Opis i Kluczowe Cechy

Gniazdo antenowe R-TV-SAT przelotowe w kolorze czarnym to modułowy element instalacji zbiorczych do odbioru sygnału telewizyjnego i satelitarnego. Przeznaczone do pracy w pasmie częstotliwości 5 MHz–2,4 GHz, gwarantuje stabilną transmisję bez zakłóceń. Minimalizuje straty sygnału dzięki odpowiedniemu dopasowaniu impedancji, co przekłada się na wysoką jakość odbioru w systemach zbiorczych.

• Pasmo częstotliwości 5 MHz–2,4 GHz: Umożliwia odbieranie sygnałów telewizyjnych naziemnych, kablowych oraz satelitarnych w jednym systemie bez konieczności stosowania dodatkowych filtrów.
• Konstrukcja modułowa (przelotowa): Ułatwia tworzenie elastycznych układów instalacji zbiorczych, pozwalając na swobodne rozbudowywanie sieci bez zakłócania istniejących połączeń.
• Kolor czarny: Estetyczny wygląd, dopasowany do standardowych ram modułowych w szafach rozdzielczych i skrzynkach instalacyjnych.
• Niskie straty sygnału: Zapewnia wysoką jakość odbioru dzięki odpowiedniemu dopasowaniu impedancji i konstrukcji minimalizującej tłumienie.
• Prosta instalacja w systemach zbiorczych: Może być montowane w szynach DIN lub bezpośrednio w puszkach instalacyjnych, zależnie od konfiguracji systemu.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących instalacji telewizyjnych i satelitarnych oraz posiada oznaczenie CE. Zaprojektowane zgodnie z zaleceniami ITU i ETSI dla systemów RTV i SAT.

Zastosowanie

Gniazdo antenowe R-TV-SAT przelotowe to kluczowy element w instalacjach zbiorczych, gdzie wymagane jest zachowanie ciągłości sygnału oraz możliwość rozbudowy systemu.

• Instalacje telewizji naziemnej (DVB-T/T2) w budynkach mieszkalnych i biurowych.
• Systemy telewizji satelitarnej (DVB-S/S2) z podziałem sygnału na kilka gniazd.
• Sieci kablowe z wieloma punktami odbioru – zapewnia jednolity poziom sygnału we wszystkich gniazdach.
• Modernizacja istniejących instalacji zbiorczych bez konieczności wymiany całej infrastruktury.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obszarze prac. Gniazdo instalować w odpowiedniej obudowie (szyna DIN, puszka instalacyjna) z uwzględnieniem kierunku przepływu sygnału (oznaczonego na obudowie). Połączenia wykonywać przewodem o odpowiedniej impedancji (najczęściej 75 Ω). Po montażu przeprowadzić pomiar poziomu sygnału i dopasowania, aby zapewnić optymalną jakość odbioru. Unikać nadmiernego zginania kabli antenowych.

FAQ

• Czy gniazdo wymaga dodatkowych filtrów do pracy z sygnałem satelitarnym? Nie – gniazdo przeznaczone jest do pracy w paśmie 5 MHz–2,4 GHz, co obejmuje sygnały telewizji naziemnej, kablowej i satelitarnej bez konieczności stosowania dodatkowych elementów.
• Jakie jest maksymalne obciążenie sygnału przez to gniazdo? Parametr maksymalnego obciążenia nie został podany w dostępnych danych. Dla instalacji o dużym natężeniu sygnału zaleca się konsultację z dokumentacją techniczną producenta.
• Czy gniazdo można stosować w instalacjach zewnętrznych? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie wyłącznie w suchych pomieszczeniach lub w obudowach chroniących przed wilgocią.
