Gniazdo antenowe R-TV-SAT końcowe/zakończeniowe (moduł) krem DASK.01/41 Simon 54 | DASK.01/41 Kontakt Simon

Opis i Kluczowe Cechy

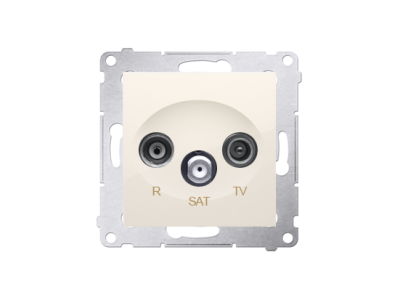

Gniazdo antenowe R-TV-SAT końcowe (zakończeniowe) o numerze katalogowym DASK.01/41 z serii Simon 54 to zaawansowany moduł osprzętu elektroinstalacyjnego, zaprojektowany z myślą o profesjonalnych systemach dystrybucji sygnału. Produkt charakteryzuje się eleganckim wykończeniem w kolorze kremowym, co pozwala na estetyczną integrację z nowoczesnymi wnętrzami. Jako gniazdo typu końcowego, jest ono dedykowane do pracy w układach gwieździstych oraz na końcach szeregowych linii przesyłowych, zapewniając odpowiednią impedancję i minimalizując odbicia sygnału.

• Wszechstronność sygnałowa: Moduł umożliwia jednoczesne podłączenie odbiorników radiowych (R), telewizyjnych (TV) oraz satelitarnych (SAT), co optymalizuje przestrzeń instalacyjną.
• Wysoka jakość wykonania: Wykorzystanie trwałych tworzyw sztucznych gwarantuje odporność na zarysowania oraz stabilność koloru przez długie lata eksploatacji.
• Konstrukcja modułowa: Produkt wymaga dopełnienia ramką z serii Simon 54, co pozwala na tworzenie wielokrotnych zestawów z innymi łącznikami lub gniazdami.

Zgodność z Normami

Gniazdo DASK.01/41 zostało zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Spełnia wymagania techniczne dla urządzeń pracujących w sieciach telewizji kablowej oraz instalacjach zbiorczych, co potwierdza deklaracja zgodności producenta Kontakt Simon. Zastosowane materiały są zgodne z dyrektywą RoHS, co ogranicza użycie substancji niebezpiecznych w sprzęcie elektrycznym.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz obiektach komercyjnych. Jest idealnym rozwiązaniem dla:

• Instalacji indywidualnych: W domach jednorodzinnych, gdzie sygnał z anteny naziemnej i satelitarnej jest sumowany i rozdzielany do poszczególnych pomieszczeń.
• Instalacji zbiorczych (MATV/SMATV): W blokach mieszkalnych i apartamentowcach, gdzie wymagana jest wysoka separacja wyjść i stabilność parametrów.
• Systemów telewizji kablowej: Gdzie gniazdo służy jako punkt abonencki do podłączenia dekoderów i odbiorników TV.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowanego instalatora przy zachowaniu następujących zasad:

• Przygotowanie przewodu: Należy precyzyjnie odizolować przewód koncentryczny, dbając o to, aby oplot nie stykał się z żyłą główną (miedzianą), co mogłoby spowodować zwarcie w torze zasilania przedwzmacniacza.
• Mocowanie w puszce: Moduł montuje się w standardowej puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów montażowych.
• Moment dokręcania: Należy zwrócić uwagę na odpowiedni docisk zacisku przewodu, aby zapewnić trwały kontakt elektryczny i uniknąć tłumienia sygnału na złączu.
• Dobór ramki: Po zamontowaniu modułu należy nałożyć dedykowaną ramkę z serii Simon 54 Nature lub Simon 54 Premium.

FAQ

• Czy to gniazdo przepuszcza napięcie stałe (DC)? Tak, gniazda typu SAT zazwyczaj umożliwiają przejście napięcia stałego do konwertera LNB, co jest niezbędne do sterowania polaryzacją i pasmem.
• Czy gniazdo wymaga ramki? Tak, DASK.01/41 jest modułem i do pełnego montażu wymaga dokupienia ramki zewnętrznej z serii Simon 54.
• Czym różni się gniazdo końcowe od przelotowego? Gniazdo końcowe posiada wbudowany terminator (rezystor obciążeniowy) i jest stosowane na końcu linii, podczas gdy gniazda przelotowe pozwalają na dalsze prowadzenie sygnału do kolejnych punktów.
