Gniazdo antenowe R-TV końcowe separowane (moduł) tłum.1dB, krem DAK.01/41 Simon 54 | DAK.01/41 Kontakt Simon

Alternatywny kod produktu: WMDA-01035x-041

Opis i Kluczowe Cechy

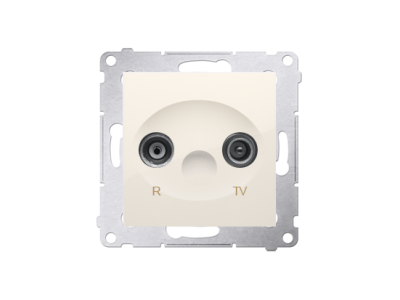

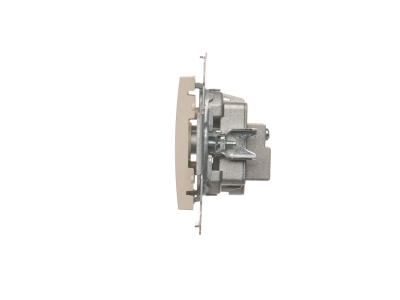

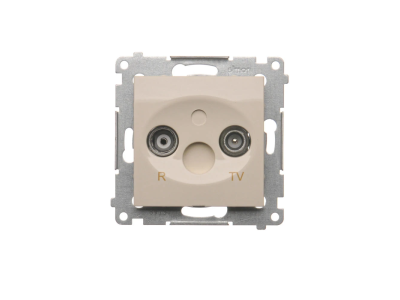

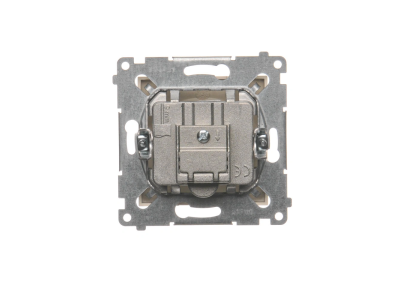

Gniazdo antenowe R-TV końcowe separowane (moduł) Simon 54 o symbolu DAK.01/41 to element przeznaczony do przyłączania odbiorników telewizyjnych i radiofonicznych w antenowych instalacjach indywidualnych, zbiorczych oraz systemach telewizji kablowej. Dzięki tłumieniu na poziomie 1 dB zapewnia niskie straty sygnału, co przekłada się na dobrą jakość odbioru. Wykonane w kolorze kremowym, komponuje się z typowymi osprzętami instalacyjnymi.

• Tłumienie 1 dB: Minimalne straty sygnału – gwarantuje zachowanie jakości transmisji telewizyjnej i radiowej na drodze od instalacji antenowej do odbiornika.
• Końcowe separowane: Umożliwia zakończenie linii sygnałowej oraz odseparowanie toru R (radio) i TV (telewizja), co ułatwia podłączenie dwóch urządzeń bez zakłóceń.
• Konstrukcja modułowa: Dopasowana do standardowych puszek montażowych i ramek Simon 54 – ułatwia instalację w jednolitym estetycznie systemie osprzętu elektroinstalacyjnego.
• Przeznaczone do instalacji indywidualnych, zbiorczych i kablowych: Sprawdza się zarówno w domach jednorodzinnych, jak i w budynkach wielorodzinnych z anteną zbiorczą lub siecią kablową.
• Kolor kremowy: Neutralny odcień pasujący do większości aranżacji wnętrz, zachowujący spójność wizualną z pozostałymi elementami wyposażenia.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami dla sprzętu instalacyjnego i posiada oznakowanie CE. Spełnia wymagania dotyczące bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej w zakresie sygnałów antenowych. (Szczegółowe numery norm – w dokumentacji producenta.)

Zastosowanie

Gniazdo antenowe R-TV końcowe separowane DAK.01/41 stosuje się jako element abonencki w sieciach dystrybucji sygnałów telewizyjnych i radiowych. Umożliwia podłączenie odbiorników końcowych z zachowaniem separacji torów.

• Instalacje antenowe indywidualne – domy jednorodzinne, mieszkania.
• Instalacje antenowe zbiorcze – budynki wielorodzinne, osiedla.
• Systemy telewizji kablowej – punkty odbioru abonenckiego.
• Punkty dostępowe dla odbiorników TV i radiofonii (np. magnetowid, dekoder, tuner).

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel posiadający odpowiednie uprawnienia (np. SEP) w zakresie instalacji antenowych i niskonapięciowych. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie zasilania urządzeń współpracujących (np. zasilaczy antenowych, wzmacniaczy). Gniazdo montowane jest w puszce instalacyjnej z użyciem ramki systemu Simon 54. Podłączenie przewodów koncentrycznych wykonuje się zgodnie z oznaczeniami na obudowie – należy zachować polaryzację (żyła środkowa, ekran). Wszelkie połączenia muszą być dokręcone lub zaciśnięte z odpowiednią siłą – szczegółowe wartości momentu obrotowego lub siły zacisku podaje producent w karcie montażowej.

FAQ

• Czy gniazdo ma wbudowany wzmacniacz? Nie, jest to element pasywny – separowane końcowe gniazdo R-TV o tłumieniu 1 dB. Nie wymaga zasilania.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia IP. Standardowo gniazda instalowane wewnątrz pomieszczeń nie wymagają dodatkowej obudowy; montaż wyłącznie w suchych pomieszczeniach.
• Czy można je stosować jako gniazdo przejściowe (nie końcowe)? Nie – model DAK.01/41 jest dedykowany jako końcowe (zakończenie linii). Dla gniazd przejściowych należy wybrać wariant przelotowy z odpowiednim tłumieniem.
