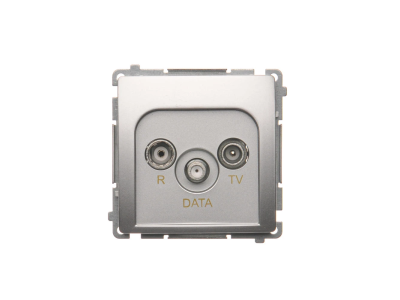

Gniazdo antenowe R-TV-DATA (moduł). 1x wejście: 5–862 MHz, srebrny mat BMAD.01/43 Simon Basic | BMAD.01/43 Kontakt Simon

Alternatywny kod produktu: WMUA-06xxxx-4013

Opis i Kluczowe Cechy

Gniazdo antenowe modułowe Simon Basic BMAD.01/43 typu R-TV-DATA to element wyposażenia instalacji RTV i danych, przeznaczony do montażu w ramkach modułowych serii Basic. Oferuje jedno wejście sygnałowe obsługujące pasmo od 5 do 862 MHz – zakres wystarczający do odbioru telewizji cyfrowej DVB-T, radia FM, DAB oraz dystrybucji sygnałów szerokopasmowych. Matowe wykończenie w kolorze srebrnym zapewnia estetyczny, nowoczesny wygląd.

• Zakres częstotliwości 5–862 MHz: kompleksowa obsługa sygnałów TV i radiowych (w tym DAB+) oraz transmisji danych w jednym module, co upraszcza instalację i oszczędza miejsce w ramce.
• 1 wejście R-TV-DATA: umożliwia podłączenie pojedynczej linii antenowej lub kablowej, redukując liczbę gniazd i koszty okablowania.
• Modułowa konstrukcja Simon Basic: gwarantuje szybki i czysty montaż w dedykowanych ramach, bez konieczności stosowania dodatkowych adapterów.
• Kolor srebrny mat: pasuje do większości nowoczesnych aranżacji wnętrz, a matowe wykończenie minimalizuje widoczność odcisków palców.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących sprzętu instalacyjnego oraz posiada oznaczenie CE. Zastosowane rozwiązania konstrukcyjne zapewniają poprawną transmisję sygnałów w zakresie częstotliwości zgodnym z parametrami katalogowymi. W celu uzyskania szczegółowych informacji o zgodności z krajowymi przepisami instalacyjnymi zaleca się kontakt z producentem.

Zastosowanie

Gniazdo BMAD.01/43 znajduje zastosowanie w sieciach RTV i dystrybucji sygnałów szerokopasmowych w budynkach mieszkalnych, biurowych oraz użyteczności publicznej. Dzięki uniwersalnemu zakresowi częstotliwości sprawdza się w następujących scenariuszach:

• Odbiór naziemnej telewizji cyfrowej DVB-T/DVB-T2 i radia FM/DAB+ w pojedynczym gnieździe.
• Dystrybucja sygnałów telewizji kablowej i satelitarnej (w standardzie do 862 MHz) w systemach multiswitchowych.
• Podłączenie modemów kablowych, routerów i urządzeń wykorzystujących pasmo do 862 MHz do domowej instalacji antenowej.
• Budowa centralnych punktów dystrybucji sygnałów RTV w rozdzielnicach modułowych (przy użyciu odpowiednich ramek Simon Basic).

Wskazówki Montażowe

Montaż oraz wszelkie prace instalacyjne powinny być wykonywane wyłącznie przez wykwalifikowany personel (elektryk, instalator antenowy). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji elektrycznej (jeżeli ramka znajduje się w pobliżu przewodów pod napięciem). Gniazdo przeznaczone jest do montażu w ramkach modułowych Simon Basic (na szynę TH35 lub w puszkach natynkowych/ podtynkowych – zgodnie z instrukcją ramki). Przy podłączaniu przewodu antenowego należy zachować odpowiednią staranność, aby zapewnić niskie tłumienie i poprawną jakość sygnału. Przekrój i typ kabla dobrać do wymogów instalacji antenowej (np. przewód koncentryczny 75 Ω). Nie przekraczać maksymalnego momentu dokręcania zacisków (jeżeli występują) – wartości podane są w dokumentacji ramki lub gniazda.

FAQ

• Czy gniazdo obsługuje sygnały danych (DATA)? Tak, zgodnie z oznaczeniem R-TV-DATA gniazdo przystosowane jest do transmisji sygnałów szerokopasmowych w zakresie 5–862 MHz, co obejmuje m.in. sygnały telewizji kablowej i modemów kablowych.
• Jaki jest stopień ochrony IP tego gniazda? Producent nie podaje konkretnej wartości IP. Standardowo gniazda modułowe przeznaczone do montażu w suchych pomieszczeniach wewnętrznych mają ochronę przeciwbryzgową co najmniej IP20, jednak w przypadku tego modelu brak danych. Zalecamy montaż w miejscach suchych i chronionych przed wilgocią.
• Czy gniazdo jest kompatybilne z innymi ramkami niż Simon Basic? Gniazdo zaprojektowano do ramek serii Simon Basic. Możliwość zastosowania w innych systemach modułowych wymaga sprawdzenia wymiarów i mechanizmu mocowania. Zalecamy stosowanie wyłącznie ramek Simon Basic dla zachowania pełnej funkcjonalności i estetyki.
