Gniazdo antenowe końcowe RTV-DATA (moduł), 1x wejście: 5-1000 MHz, krem CAD1.01/41 Simon 10 | CAD1.01/41 Kontakt Simon

Alternatywny kod produktu: WC-AD1xxxx-01-41xx

Opis i Kluczowe Cechy

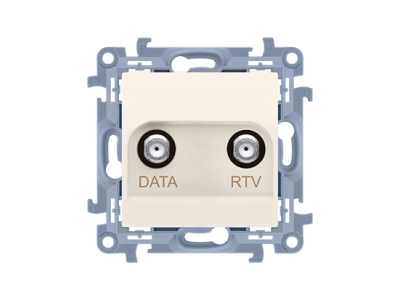

Gniazdo antenowe końcowe RTV-DATA w formie modułu (symbol CAD1.01/41) marki Simon, seria 10. Urządzenie przeznaczone do dystrybucji sygnałów radiowo-telewizyjnych oraz danych w paśmie 5–1000 MHz. Kolor kremowy elegancko komponuje się z większością osprzętu modułowego. Szerokość modułu odpowiada standardowi aparatury modułowej, co umożliwia montaż w rozdzielnicach.

• Pasmo częstotliwości 5–1000 MHz: uniwersalna obsługa sygnałów telewizyjnych (DVB-T/T2), radiowych (DAB+/FM) oraz szerokopasmowego Internetu kablowego – jedna końcówka do wielu zastosowań.
• Typ końcowy RTV-DATA: przeznaczony do zakończenia linii sygnałowej, zapewnia stabilny odbiór i minimalizację zakłóceń.
• Wyjście / wejście 1× koncentryczne: łatwe podłączenie typowego kabla antenowego za pomocą wtyku F lub IEC (w zależności od systemu instalacji).
• Modułowa konstrukcja Simon 10: kompatybilna z szyną TH35 oraz systemami puszek modułowych, ułatwia zabudowę w rozdzielnicy lub puszce natynkowej.
• Kolor kremowy (RAL 9001): estetyczne dopasowanie do standardowych ramek i osłon, zachowuje spójny wygląd instalacji.

Zgodność z Normami

Gniazdo zostało zaprojektowane zgodnie z europejskimi normami dla osprzętu instalacyjnego oraz posiada oznaczenie CE. Produkt spełnia wymogi dotyczące kompatybilności elektromagnetycznej (EMC) dla urządzeń pracujących w paśmie do 1000 MHz – potwierdzone laboratoryjnie przez producenta.

Zastosowanie

Gniazdo antenowe końcowe RTV-DATA znajduje zastosowanie w nowoczesnych instalacjach telewizyjno-internetowych, szczególnie tam, gdzie wymagana jest estetyczna i funkcjonalna zabudowa w rozdzielni modułowej. Stosowane jako punkt odbiorczy dla sygnałów z anteny zbiorczej, sieci kablowej lub dystrybutora sygnału.

• Zakończenie linii sygnałowej w mieszkaniach i domach jednorodzinnych – bezpośrednie podłączenie telewizora, radia lub routera.
• Dystrybucja sygnału TV i Internetu w instalacjach wielomieszkaniowych – jako końcówka w puszce abonenckiej.
• Integracja z systemem automatyki budynkowej – gniazdo może być montowane obok modułów sterujących w rozdzielnicy.
• Szybka rozbudowa sieci antenowej – wymiana lub dodanie kolejnego gniazda bez ingerencji w rozdzielacz.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony wyłącznie przez wykwalifikowany personel (elektryk lub instalator sieci antenowych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie – choć gniazdo przesyła sygnał niskonapięciowy, instalacja może współdzielić koryto z kablami sieciowymi 230 V. Gniazdo mocuje się na szynie TH35 (DIN) lub w puszce modułowej. Podłączenie kabla koncentrycznego wykonaj zgodnie ze standardem (zalecany moment dokręcania w przypadku złącza F – patrz dokumentacja producenta). Przekrój i typ przewodu dobierz do długości linii oraz wymaganego tłumienia sygnału.

FAQ

• Czy gniazdo obsługuje sygnał telewizji naziemnej DVB-T2? Tak, pasmo 5–1000 MHz obejmuje zakres używany przez DVB-T/T2 (do ok. 862 MHz), więc odbiór jest w pełni zgodny.
• Czy mogę je zamontować w standardowej puszce elektrycznej? Tak, jako moduł o szerokości 1 modułu (17,5 mm) pasuje do większości puszek modułowych oraz rozdzielnic z szyną DIN.
• Do czego służy oznaczenie "DATA"? Informuje, że gniazdo przewodzi sygnały danych (np. z sieci kablowej) w górnym paśmie do 1000 MHz, co umożliwia podłączenie modemów kablowych lub routerów.
