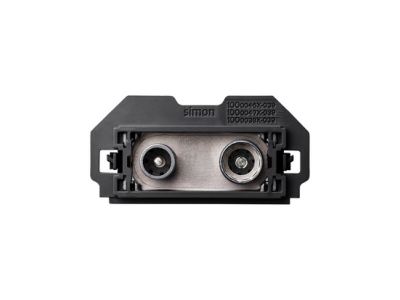

Gniazdo antenowe CATV podwójne 5 MHz -1000 MHz zakończeniowe (mechanizm 1/2, bez ramki), Simon 100 | 10000465-039 Kontakt Simon

Alternatywny kod produktu: W100-10000465x-039

Opis i Kluczowe Cechy

Gniazdo antenowe CATV podwójne Simon 100 to element zakończeniowy instalacji telewizyjnych i RTV, przeznaczony do pracy w paśmie częstotliwości 5 MHz – 1000 MHz. Mechanizm 1/2" umożliwia montaż w standardowych puszkach elektroinstalacyjnych. Brak ramki ułatwia integrację z okablowaniem i osprzętem telewizyjnym.

• Podwójne gniazdo antenowe CATV: Dwa niezależne wyjścia sygnału TV/RTV – możliwość podłączenia dwóch odbiorników do jednego punktu instalacji.
• Zakres częstotliwości 5 MHz – 1000 MHz: Obejmuje sygnały telewizyjne naziemne (DVB-T), satelitarne (DVB-S/S2) oraz transmisję szerokopasmową.
• Mechanizm 1/2": Standardowy rozmiar montażowy kompatybilny z większością podtynkowych puszek instalacyjnych i ramkach modułowych.
• Zakończeniowe wykonanie: Przeznaczone do bezpośredniego podłączenia kabla koncentrycznego bez dodatkowych elementów pośrednich.
• Solidna konstrukcja mechanizmu: Trwała obudowa zapewniająca stabilność połączenia i odporność na uszkodzenia mechaniczne.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących instalacji telewizyjnych i RTV. Zapewnia zgodność z dyrektywami unijnymi w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Produkt posiada oznaczenie CE.

Zastosowanie

Gniazdo antenowe CATV podwójne Simon 100 znajduje zastosowanie w instalacjach telewizyjnych, satelitarnych i szerokopasmowych, zarówno w budynkach mieszkalnych, biurowych, jak i obiektach użyteczności publicznej.

• Instalacje telewizji naziemnej DVB-T i DVB-T2 – podłączenie dwóch odbiorników do jednego punktu instalacji.
• Systemy satelitarne DVB-S/S2 – podłączenie dwóch tunerów satelitarnych lub odbiorników telewizyjnych.
• Sieci szerokopasmowe (CATV) – dystrybucja sygnału TV i internetu w budynkach wielorodzinnych.
• Instalacje hotelowe i biurowe – elastyczne rozwiązanie dla wielu odbiorców w jednym pomieszczeniu.

Wskazówki Montażowe

Montaż gniazda powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dla instalacji telewizyjnych i RTV. Przed rozpoczęciem prac należy odłączyć zasilanie w obwodzie antenowym. Mechanizm 1/2" montować w dedykowanej puszce instalacyjnej, zachowując odpowiednią głębokość dla kabla koncentrycznego. Złącza kabla należy przygotować zgodnie z zaleceniami producenta, zachowując odpowiednią długość żyły wewnętrznej i ekranu. Po zamontowaniu sprawdzić jakość sygnału za pomocą miernika lub odbiornika telewizyjnego.

FAQ

• Czy gniazdo można stosować do sygnałów cyfrowych DVB-T2? Tak, zakres 5 MHz – 1000 MHz obejmuje standardy telewizji cyfrowej DVB-T i DVB-T2, a także transmisję satelitarną DVB-S/S2.
• Jaki typ kabla jest zalecany do podłączenia? Gniazdo jest przeznaczone do podłączenia kabla koncentrycznego o impedancji 75 Ω, np. RG-6, RG-59 lub ekwiwalentnych.
• Czy gniazdo wymaga ramki montażowej? W standardowym wykonaniu gniazdo dostarczane jest bez ramki, co umożliwia bezpośrednią instalację w puszce podtynkowej lub ramce modułowej. Ramka może być dobrana indywidualnie w zależności od stylistyki instalacji.
