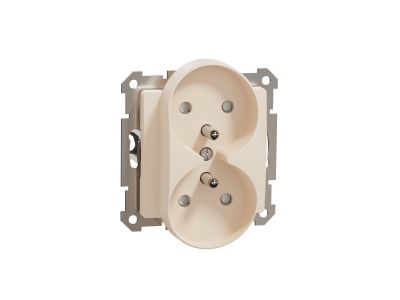

Gniazdo 2x2P+PE z przesłonami do systemu ramkowego (do ramek Sedna Design), beżowy, Sedna Design & Elements | SDD112275 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo ramkowe 2x2P+PE z przesłonami torów prądowych w kolorze beżowym to specjalistyczny osprzęt instalacyjny dedykowany do systemów ramkowych Sedna Design. Dwutorowa konstrukcja 2x2P+PE umożliwia niezależne zasilanie dwóch obwodów z jednego punktu montażowego, co zwiększa funkcjonalność instalacji. Charakteryzuje się lśniącym wykończeniem powierzchni i przystosowane jest do montażu podtynkowego z wykorzystaniem zacisków śrubowych.

• Konstrukcja 2x2P+PE: Posiada dwa niezależne tory prądowe z uziemieniem, umożliwiając zasilanie dwóch różnych odbiorników z jednego gniazda ramkowego.
• Przesłony torów prądowych: Zapewniają dodatkową ochronę przed przypadkowym dotykiem żył kablowych podczas montażu, zwiększając bezpieczeństwo instalacji.
• Kolor beżowy: Estetyczny design pasujący do nowoczesnych wnętrz, z lśniącym wykończeniem powierzchni dla podkreślenia designerskiego charakteru systemu.
• Montaż podtynkowy: Zapewnia estetyczny wygląd instalacji elektrycznej z ukrytymi połączeniami i osprzętem.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenia przewodów, dostosowane do standardowych przekrojów kabli.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących osprzętu instalacyjnego, w tym normy PN-EN 60884-1 (gniazda wtykowe) oraz posiada oznaczenie CE. Materiał termoplastyczny charakteryzuje się zwiększoną odpornością na promieniowanie UV, co potwierdza zgodność z dyrektywami unijnymi dotyczącymi trwałości wyrobów elektrycznych.

Zastosowanie

Gniazdo 2x2P+PE z przesłonami przeznaczone jest do nowoczesnych instalacji elektrycznych w budynkach mieszkalnych, biurowcach oraz obiektach użyteczności publicznej. Jego dwutorowa budowa sprawdza się w miejscach wymagających elastyczności w zasilaniu.

• Mieszkania i domy jednorodzinne – zasilanie dwóch obwodów z jednego punktu (np. oświetlenie i gniazdo zasilające).
• Biura i przestrzenie komercyjne – organizacja zasilania biurek lub stanowisk pracy.
• Obiekty użyteczności publicznej – elastyczne rozwiązanie dla punktów obsługi klienta lub recepcji.
• Nowoczesne wnętrza z systemami ramkowymi – estetyczne uzupełnienie designu wnętrz.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Gniazdo montować w standardowych puszkach podtynkowych o wymaganej średnicy. Po osadzeniu ramki w puszce, należy podłączyć przewody do zacisków śrubowych, zachowując odpowiednią długość izolacji (13 mm). Pamiętać o właściwym ułożeniu przesłon torów prądowych w celu zapewnienia bezpieczeństwa użytkowników. Po zakończeniu montażu sprawdzić poprawność połączeń i uziemienia.

FAQ

• Czy gniazdo jest kompatybilne z innymi systemami ramkowymi? Gniazdo zostało zaprojektowane wyłącznie do stosowania z systemami ramkowymi Sedna Design. Nie jest kompatybilne z serią Sedna ani innymi systemami.
• Jakie jest maksymalne obciążenie gniazda? Zakres mocy wynosi 3680 W przy napięciu 230V, co odpowiada prądowi znamionowemu 16A na tor prądowy.
• Jaki jest stopień ochrony IP gniazda? Gniazdo charakteryzuje się stopniem ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie zapewnia ochrony przed wilgocią.
