Gniazdo 2P+Z 33st. potrójne 45x45mm bezhalogenowe czerwone Tehalit.GB-EG | EER3333020 Hager

Opis i Kluczowe Cechy

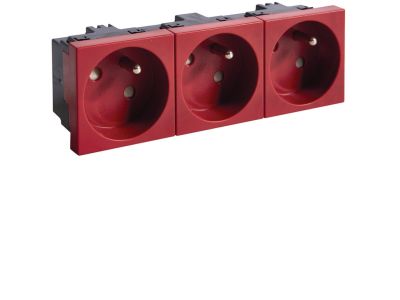

Gniazdo potrójne 2P+Z 33° 45x45mm bezhalogenowe czerwone Tehalit.GB-EG (symbol EER3333020) to element wyposażenia systemów instalacyjnych przeznaczony do wbudowania w koryta kablowe i listwy Tehalit. Trzy gniazda w jednym module oszczędzają miejsce na ścianie, a kąt 33° ułatwia podłączanie i prowadzenie przewodu. Wykonanie bezhalogenowe zwiększa bezpieczeństwo pożarowe, a czerwony kolor pozwala szybko zidentyfikować gniazdo (np. w obwodach awaryjnych). Wymiary 45×45 mm zapewniają kompatybilność z typowymi puszkami i ramkami systemu GB.

• Konfiguracja 2P+Z (potrójna): Trzy gniazda w standardzie Schutz-Kontakt (2 bieguny + uziemienie) umożliwiają zasilanie kilku urządzeń z jednego punktu instalacyjnego.
• Kąt wtyku 33°: Ukształtowanie gniazda pozwala na elastyczne wyprowadzenie wtyczki pod kątem, co ułatwia aranżację kabli i zapobiega ich załamywaniu.
• Materiał bezhalogenowy: Brak halogenów w tworzywie ogranicza wydzielanie toksycznych gazów oraz dymu w przypadku pożaru, podnosząc bezpieczeństwo użytkowników.
• Wymiar 45×45 mm: Standardowy rozmiar ramki gwarantuje łatwy montaż w kanałach instalacyjnych Tehalit GB oraz zgodność z dedykowanymi osprzętami.
• Kolor czerwony: Wyraźne oznaczenie wizualne ułatwia identyfikację gniazda (np. dla układów zasilania awaryjnego lub podświetlanych stref roboczych).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla osprzętu instalacyjnego oraz posiada certyfikat CE. Zastosowany materiał bezhalogenowy jest zgodny z dyrektywami dotyczącymi ograniczenia emisji toksycznych substancji w warunkach pożaru. Konstrukcja gniazda oparta jest na standardzie DIN dla systemów gniazd wtykowych 2P+Z.

Zastosowanie

Gniazdo dedykowane jest do wbudowania w systemy koryt kablowych i listew przypodłogowych Tehalit, gdzie wymagane jest kompaktowe i bezpieczne doprowadzenie energii.

• Zasilanie urządzeń biurowych (komputery, monitory, drukarki) w systemach koryt kablowych – trzy gniazda w jednym module oszczędzają miejsce.
• Instalacje w halach produkcyjnych i warsztatach – czerwony kolor ułatwia identyfikację gniazd w strefach awaryjnych lub serwisowych.
• Automatyka budynkowa – wykorzystanie w puszkach rozgałęźnych i kanałach sterowniczych, gdzie wymagane jest wyprowadzenie pod kątem.
• Systemy oświetlenia awaryjnego i zasilania rezerwowego – bezpieczne, bezhalogenowe gniazdo w widocznym kolorze.

Wskazówki Montażowe

Montaż i podłączenie gniazda powinny być wykonane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum eksploatacja do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Gniazdo przeznaczone jest do wbudowania w kanały instalacyjne Tehalit na szynie montażowej lub w puszce. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową zastosowaną w danym obwodzie (dobór przewodów zgodny z PN-HD 60364). Zaciski dokręcaj momentem podanym w dokumentacji producenta – typowo 0,8 Nm. Po montażu sprawdź poprawność połączeń oraz ciągłość przewodu ochronnego PE.

FAQ

• Czy gniazdo jest wykonane z materiałów bezhalogenowych? Tak, zastosowane tworzywo nie zawiera halogenów, co w przypadku pożaru ogranicza wydzielanie toksycznego dymu i kwasów.
• Jaki jest kąt wyprowadzenia wtyczki? Gniazdo zaprojektowano z kątem 33°, który ułatwia prowadzenie przewodu w korycie kablowym i minimalizuje jego załamania.
• Do jakich systemów Tehalit pasuje to gniazdo? Jest przeznaczone do wbudowania w kanały instalacyjne Tehalit serii GB o rozstawie 45 mm. Wymiar modułu 45×45 mm zapewnia kompatybilność z ramkami i puszkami tej serii.
