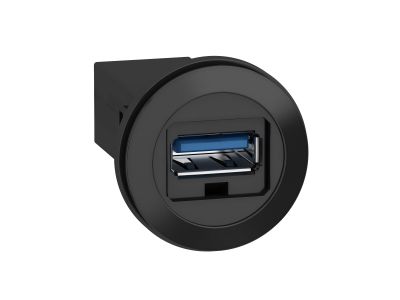

Gniazdo 22mm USB 3.0 INTERFEJS typ A-A | XB5PUSB3 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo USB 3.0 typu A-A z serii Harmony XB5 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie interfejsowe, zaprojektowane z myślą o nowoczesnych systemach automatyki przemysłowej. Urządzenie o numerze katalogowym XB5PUSB3 umożliwia wyprowadzenie portu komunikacyjnego na zewnątrz obudowy sterowniczej, co znacząco podnosi ergonomię pracy i bezpieczeństwo obsługi. Dzięki zastosowaniu standardu USB 3.0, interfejs zapewnia wysoką przepustowość danych, niezbędną przy diagnostyce maszyn, aktualizacji oprogramowania sterowników PLC czy kopiowaniu logów systemowych.

• Standard montażowy: Przystosowane do montażu w znormalizowanych otworach o średnicy 22,5 mm, co czyni je kompatybilnym z większością pulpitów sterowniczych i obudów standardu XB5.
• Konstrukcja typu A-A: Pozwala na bezpośrednie połączenie kabli USB bez konieczności stosowania specjalistycznych przejściówek.
• Stopień ochrony: Podstawowy stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem, a szczelność może zostać zwiększona w zależności od zastosowanej izolacji wtyku.
• Wytrzymałość termiczna: Szeroki zakres temperatur operacyjnych od -25°C do +50°C gwarantuje niezawodną pracę w trudnych warunkach hal produkcyjnych.

Zgodność z Normami

Produkt został poddany rygorystycznym testom jakościowym i spełnia międzynarodowe standardy bezpieczeństwa oraz kompatybilności elektromagnetycznej. Posiada certyfikaty CCC, CSA C22-2 No.14 oraz EAC. Jest zgodny z normami EN/IEC 60947-5-1, które definiują wymagania dla aparatury sterowniczej i rozdzielczej niskiego napięcia. Dodatkowo, spełnia wymogi UL 508 oraz standardy NEMA 4X, co potwierdza jego wysoką jakość wykonania i przydatność w wymagających aplikacjach przemysłowych na całym świecie.

Zastosowanie

Interfejs XB5PUSB3 znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest idealnym rozwiązaniem dla producentów maszyn, którzy chcą zapewnić łatwy dostęp do portów komunikacyjnych bez narażania personelu na kontakt z elementami pod napięciem wewnątrz szafy. Wykorzystuje się go w panelach operatorskich HMI, szafach sterowniczych zintegrowanych z systemami wizyjnymi oraz w rozbudowanych wieżach sygnalizacyjnych, gdzie modułowa budowa pozwala na szybkie modyfikowanie konfiguracji sprzętowej.

Wskazówki Montażowe

Instalacja gniazda jest intuicyjna i nie wymaga specjalistycznych narzędzi poza standardowym wycinakiem do otworów 22 mm. Należy osadzić korpus w otworze panelu, a następnie zabezpieczyć go nakrętką mocującą, dbając o odpowiedni moment dokręcania, aby zapewnić stabilność mechaniczną. Dzięki modułowej konstrukcji serii Harmony, gniazdo można łatwo integrować z innymi elementami sterowniczymi. W przypadku montażu w środowiskach o podwyższonym zapyleniu, zaleca się stosowanie dodatkowych osłon ochronnych dedykowanych dla serii XB5.

FAQ

• Czy gniazdo wymaga dodatkowego zasilania? Nie, gniazdo działa jako pasywny interfejs przelotowy (typ A-A) i nie wymaga zewnętrznego źródła zasilania.
• Czy można zamontować to gniazdo w obudowie plastikowej? Tak, gniazdo jest w pełni kompatybilne zarówno z obudowami metalowymi, jak i plastikowymi posiadającymi otwór montażowy 22 mm.
• Jaki jest standard przesyłu danych? Urządzenie wspiera standard USB 3.0, co pozwala na znacznie szybszy transfer danych w porównaniu do starszych wersji USB 2.0, zachowując przy tym kompatybilność wsteczną.
