Gniazdo GZP4 z zaciskami Push-in do R2N, R4N, montaż na szynie 35 mm lub na płycie | 864324 Relpol

Opis i Kluczowe Cechy

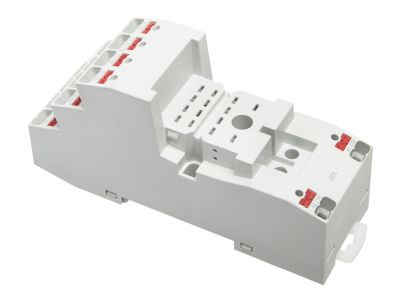

Gniazdo wtykowe GZP4 marki RELPOL to zaawansowane rozwiązanie elektroinstalacyjne zaprojektowane z myślą o profesjonalnych systemach automatyki. Wyposażone w nowoczesne zaciski typu Push-in, pozwala na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco redukuje czas prefabrykacji szaf sterowniczych. Konstrukcja gniazda umożliwia współpracę z popularnymi przekaźnikami przemysłowymi serii R2N oraz R4N. Urządzenie charakteryzuje się wysoką elastycznością prądową: przy wykorzystaniu dwóch torów prądowych dopuszczalne obciążenie wynosi 12 A przy napięciu 300 V AC, natomiast w konfiguracji czterotorowej gniazdo obsługuje prąd o natężeniu 8 A na każdy tor. Solidna obudowa o wymiarach 97 x 31 x 45,9 mm zapewnia stabilność mechaniczną, a niska masa własna wynosząca 76 g nie obciąża nadmiernie konstrukcji nośnej.

• Zaciski Push-in: Gwarantują pewny styk i odporność na drgania, eliminując potrzebę okresowego dokręcania śrub.
• Wszechstronność montażu: Możliwość instalacji na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą dwóch wkrętów M3.
• Precyzyjne parametry przyłączeniowe: Maksymalny przekrój przewodów bez tulejki izolowanej wynosi 2 x 1,5 mm², natomiast z tulejką izolowaną 2 x 1 mm².
• Długość odizolowania: Optymalne połączenie uzyskuje się przy odizolowaniu końcówek przewodów na długości od 8 do 10 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Gniazdo GZP4 spełnia wymagania normy PN-EN 60715 w zakresie montażu na szynach profilowych, co zapewnia pełną kompatybilność z systemami zabudowy modułowej stosowanymi w całej Unii Europejskiej. Wykorzystanie materiałów o wysokiej wytrzymałości dielektrycznej pozwala na bezpieczną pracę przy napięciu znamionowym do 300 V AC, co jest kluczowe w wymagających środowiskach przemysłowych.

Zastosowanie

Gniazdo GZP4 znajduje szerokie zastosowanie w układach sterowania i sygnalizacji. Jest idealnym wyborem dla integratorów systemów automatyki, którzy poszukują niezawodnych komponentów do budowy rozdzielnic niskiego napięcia. Dzięki kompatybilności z przekaźnikami R2N i R4N, gniazdo to stanowi fundament dla układów separacji galwanicznej, powielania sygnałów oraz sterowania elementami wykonawczymi takimi jak styczniki, elektrozawory czy sygnalizatory. Możliwość doposażenia w moduły sygnalizacyjne i przeciwprzepięciowe typu M dodatkowo rozszerza funkcjonalność gniazda o diagnostykę LED oraz ochronę cewek przekaźników przed przepięciami.

Wskazówki Montażowe

Podczas instalacji gniazda GZP4 należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodów. Zaleca się odizolowanie końcówek na długość 8-10 mm, co gwarantuje pełne osadzenie żyły w zacisku Push-in. W przypadku stosowania linek, użycie tulejek izolowanych o przekroju 1 mm² zwiększa bezpieczeństwo i estetykę połączenia. Gniazdo można zamontować na szynie 35 mm poprzez zatrzaśnięcie lub na płaskiej powierzchni przy użyciu dwóch wkrętów M3. Dla zapewnienia pełnej stabilności przekaźnika w gnieździe, zwłaszcza w warunkach występowania wibracji, zaleca się stosowanie akcesoriów takich jak obejmy wyrzutnikowe (GZP4-0400, GZT4-0040) lub obejmy sprężynowe (G4 1052).

FAQ

• Czy do montażu przewodów w zaciskach Push-in potrzebuję śrubokręta? Nie, zaciski Push-in umożliwiają bezpośrednie wciśnięcie drutu lub przewodu z tulejką. Śrubokręt może być potrzebny jedynie do zwolnienia blokady przy demontażu przewodu.
• Jakie przekaźniki pasują do tego gniazda? Gniazdo GZP4 jest dedykowane do przekaźników przemysłowych RELPOL serii R2N oraz R4N.
• Czy gniazdo można wyposażyć w dodatkową sygnalizację? Tak, gniazdo jest przystosowane do montażu modułów typu M, które oferują sygnalizację LED oraz ochronę przeciwprzepięciową.
• Jaki jest maksymalny prąd dla gniazda przy przekaźniku 4-polowym? Przy wykorzystaniu czterech torów prądowych, maksymalne obciążenie wynosi 8 A na każdy tor przy napięciu 300 V AC.
