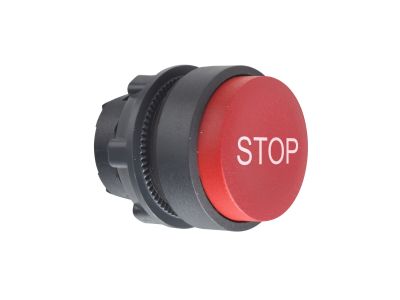

Główka przycisku wystającego z samopowrotem, czerwona z oznaczeniem plastikowa Harmony XB5 | ZB5AL434 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku wystającego z samopowrotem Schneider Electric Harmony XB5, oznaczona symbolem ZB5AL434, to czerwony przycisk STOP z plastikową ramką. Dzięki mechanizmowi sprężyny powrotnej zapewnia impulsowe sterowanie, a kompaktowa konstrukcja pasuje do standardowego otworu montażowego 22 mm. Stopień ochrony IP66 gwarantuje niezawodną pracę w trudnych warunkach przemysłowych, a szeroki zakres temperatur od -40°C do 70°C umożliwia zastosowanie w ekstremalnych środowiskach.

• Mechanizm samopowrotny (impulsowy): Po naciśnięciu przycisk wraca do pozycji wyjściowej, co pozwala na precyzyjne sterowanie impulsowe – idealne do załączania styczników, przekaźników lub sygnałów do PLC.
• Stopień ochrony IP66: Pełna odporność na kurz, strumienie wody, uderzenia i wibracje – gwarantuje niezawodność w trudnych warunkach, takich jak hale produkcyjne czy instalacje zewnętrzne.
• Plastikowa ramka: Zapewnia doskonałą izolację elektryczną oraz odporność na działanie wielu chemikaliów, co czyni ją bezpieczniejszym wyborem w środowiskach agresywnych.
• Szeroki zakres temperatur pracy (-40°C do 70°C): Umożliwia montaż w chłodniach, piecach czy na zewnątrz w zmiennych warunkach klimatycznych bez ryzyka uszkodzenia.
• Wyraźne oznaczenie STOP w kolorze czerwonym: Zapewnia szybką i jednoznaczną identyfikację funkcji awaryjnego zatrzymania, podnosząc bezpieczeństwo obsługi maszyn.

Zgodność z Normami

Główka przycisku ZB5AL434 spełnia wymagania międzynarodowych i europejskich norm w zakresie bezpieczeństwa i kompatybilności, posiada certyfikację CE. Deklarowany stopień ochrony IP66 potwierdza odporność na wnikanie pyłu i wody zgodnie z normą IEC 60529. Produkt został zaprojektowany zgodnie z zasadami standardu DIN dla otworów montażowych 22 mm, co gwarantuje szeroką kompatybilność z aparaturą sterowniczą.

Zastosowanie

Główka przycisku ZB5AL434 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, impulsowe sterowanie i wyraźna sygnalizacja STOP. Dzięki odporności na trudne warunki sprawdzi się w przemyśle, automatyce budynkowej oraz instalacjach maszynowych.

• Sterowanie maszynami produkcyjnymi – przycisk STOP do zatrzymywania procesów w linii technologicznej.
• Impulsy sterujące do styczników, przekaźników lub PLC – doskonały do realizacji funkcji start/stop w układach automatyki.
• Sygnalizacja awaryjna – czerwona główka z oznaczeniem STOP umożliwia szybkie i jednoznaczne wyłączenie napędu w sytuacji zagrożenia.
• Automatyka budynkowa – sterowanie bramami, roletami, systemami wentylacji w miejscach wymagających podwyższonej odporności na warunki atmosferyczne.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed instalacją bezwzględnie odłącz napięcie w obwodzie. Główkę należy zamontować w standardowym otworze 22 mm na szafie sterowniczej lub panelu. Do współpracy wymagany jest blok styków z rodziny Harmony XB5 (np. ZB5AZ101). Moment dokręcania oraz przekrój przewodów – zgodnie z dokumentacją techniczną producenta. Po montażu sprawdź poprawność działania mechanizmu samopowrotnego.

FAQ

• Czy główka przycisku ZB5AL434 jest podświetlana? Nie, model ZB5AL434 to główka mechaniczna bez elementów świetlnych. Do sygnalizacji świetlnej należy wybrać główki z wbudowanym LED (np. z serii XB5 z symbolem ZB5AL… z przyrostkiem „L”) lub użyć oddzielnej lampki sygnalizacyjnej.
• Jaki stopień ochrony ma ta główka i gdzie mogę ją stosować? Główka posiada stopień ochrony IP66, co oznacza pyłoszczelność i ochronę przed silnymi strumieniami wody. Nadaje się do montażu wewnątrz i na zewnątrz, m.in. w halach przemysłowych, na liniach produkcyjnych oraz w instalacjach narażonych na wilgoć i kurz.
• Czy ta główka pasuje do standardowych bloków styków? Tak, główka ZB5AL434 jest kompatybilna z blokami styków i modułami LED z rodziny Harmony XB5 (otwór montażowy 22 mm). Do kompletnego przycisku potrzebny jest odpowiedni wspornik oraz blok styków – zalecamy sprawdzenie katalogu Schneider Electric.
