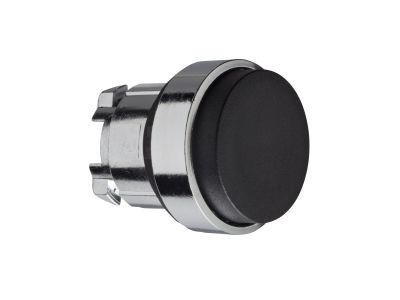

Główka przycisku wystającego z samopowrotem czarna metalowa Harmony XB4 | ZB4BL2 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku wystającego z samopowrotem Schneider Electric z serii Harmony XB4 (symbol ZB4BL2) to element sterowniczy przeznaczony do montażu w otworach 22 mm. Wykonana z czarnego tworzywa z chromowaną metalową ramką, zapewnia wysoką odporność mechaniczną oraz ochronę na poziomie IP66/IP67/IP69/IP69K, co czyni ją idealną do pracy w ekstremalnych warunkach przemysłowych. Sprężynowy mechanizm powrotny (impulsowy) umożliwia precyzyjne wydawanie krótkotrwałych sygnałów sterujących.

• Metalowa ramka chromowana: zapewnia wyjątkową odporność na uderzenia i wibracje, gwarantując długotrwałą niezawodność w ciężkich środowiskach produkcyjnych.
• Stopień ochrony IP66/IP67/IP69/IP69K (Typ 4X): pełna ochrona przed kurzem, strumieniami wody, zanurzeniem oraz myciem wysokociśnieniowym – idealna dla przemysłu spożywczego, chemicznego i stoczni.
• Szeroki zakres temperatur pracy od -40 °C do 70 °C: niezawodne działanie w ekstremalnych warunkach klimatycznych, od mroźnych hal po gorące procesy przemysłowe.
• Mechanizm samopowrotny (impulsowy): natychmiastowy powrót do położenia spoczynkowego po zwolnieniu, zapewniający precyzyjne sterowanie impulsowe dla styczników, przekaźników lub układów PLC.
• Kompatybilność z modułową gamą Harmony XB4: łatwe łączenie z blokami styków, modułami LED i innymi główkami – umożliwia szybką rozbudowę i modyfikację instalacji bez wymiany całej aparatury.

Zgodność z Normami

Główka przycisku Harmony XB4 ZB4BL2 spełnia wymagania międzynarodowych norm dla aparatury sterowniczej. Posiada certyfikację morską oraz deklarowane stopnie ochrony IP66, IP67, IP69, IP69K i Typ 4X. Produkt oznakowany jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi. Zalecamy zapoznanie się z pełną dokumentacją techniczną producenta.

Zastosowanie

Dzięki wysokiej odporności mechanicznej i środowiskowej przycisk sprawdza się w najbardziej wymagających instalacjach przemysłowych. Znajduje zastosowanie w następujących scenariuszach:

• Sterowanie maszynami i urządzeniami w przemyśle ciężkim, hutniczym, stoczniowym oraz górniczym.
• Wysyłanie impulsów sterujących do styczników, przekaźników oraz wejść układów PLC w rozdzielnicach i szafach sterowniczych.
• Sygnalizacja i panel operatorski w aplikacjach wymagających wysokiej szczelności (mycie ciśnieniowe, strefy mokre, środowiska pyliste).
• Automatyka budynkowa – przyciski wezwań, zatrzymania awaryjnego lub sterowania bramami w obiektach o podwyższonych wymaganiach szczelności.

Wskazówki Montażowe

Montaż główki przycisku może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania instalacji. Główkę montuje się w otworze o średnicy 22 mm (zgodnym z normą DIN) w płycie czołowej lub drzwiach rozdzielnicy. Moment dokręcania pierścienia mocującego należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych do bloku styków (osobny element) dobrać do prądu obciążenia. Po montażu sprawdzić prawidłowość działania mechanizmu powrotnego i szczelność uszczelki.

FAQ

• Jaki stopień ochrony ma główka przycisku ZB4BL2? Produkt posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K (oraz Typ 4X), co oznacza pełną odporność na kurz, zanurzenie w wodzie i mycie wysokociśnieniowe.
• Czy główka jest podświetlana? Sama główka nie zawiera elementu świecącego. Aby uzyskać podświetlenie, należy zastosować kompatybilny moduł LED z serii Harmony XB4 (np. ZB4BV lub ZB4BW). Główka współpracuje z blokami styków bez podświetlenia.
• Czy przycisk działa w trybie zwiernym czy rozwiernym? Tryb pracy zależy od zastosowanego bloku styków. Główka dostarcza mechaniczne naciśnięcie – sam blok może być zwierny, rozwierny lub przełączny. Sam mechanizm główki jest samopowrotny (impulsowy).
