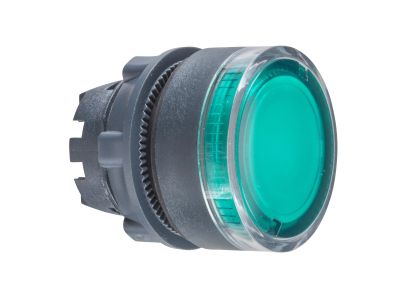

Główka przycisku płaskiego z samopowrotem, żarówka BA9s, zielona plastikowa Harmony XB5 | ZB5AW33 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaskiego z samopowrotem Schneider Electric Harmony XB5 (symbol ZB5AW33) to podświetlany element sterowniczy w kolorze zielonym, wyposażony w żarówkę BA9s. Dzięki stopniowi ochrony IP66 sprawdza się w wymagających środowiskach przemysłowych, a standardowy otwór montażowy 22 mm zapewnia kompatybilność z szeroką gamą obudów i paneli sterowniczych.

• Stopień ochrony IP66: Odporność na pył, wodę, uderzenia i wibracje – niezawodne działanie w trudnych warunkach, takich jak linie produkcyjne czy instalacje zewnętrzne.
• Podświetlenie żarówką BA9s: Wyraźna sygnalizacja stanu pracy (np. gotowość maszyny) widoczna z daleka, minimalizująca ryzyko błędów operatorskich.
• Samopowrotny mechanizm sprężynowy: Impulsowe sterowanie (chwilowe załączenie) – idealne do wysyłania krótkich sygnałów do styczników, przekaźników lub PLC.
• Plastikowa ramka odporna na chemikalia: Doskonała izolacja elektryczna i odporność na substancje agresywne, co zwiększa bezpieczeństwo i trwałość w środowiskach przemysłowych.
• Montaż zatrzaskowy w otworze 22 mm: Szybka instalacja i wymiana bez użycia narzędzi, ułatwiająca serwisowanie oraz modyfikacje istniejących układów.
• Szeroki zakres temperatur pracy -40°C do 70°C: Gwarancja niezawodności w ekstremalnych warunkach – od chłodni po gorące hale produkcyjne.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Stopień ochrony IP66 potwierdza odporność na wnikanie pyłu i wody, co odpowiada wymaganiom normy IEC/EN 60529. Główka przycisku jest częścią serii Harmony XB5, która spełnia standardy branżowe dla aparatury sterowniczej.

Zastosowanie

Główka przycisku ZB5AW33 stanowi uniwersalny interfejs operatora w systemach sterowania maszynami i instalacjach automatyki budynkowej. Dzięki podświetleniu i wytrzymałej konstrukcji znajduje zastosowanie w wielu scenariuszach:

• Panel operatorski na linii produkcyjnej – przycisk START/STOP z sygnalizacją gotowości.
• Sterowanie pracą silników i wentylatorów – impulsowe załączanie styczników lub przekaźników.
• Sygnalizacja stanów alarmowych (np. awaria, przegrzanie) – podświetlenie zmieniające kolor w połączeniu z odpowiednim modułem świetlnym.
• Automatyka budynkowa – przyciski do sterowania bramami, roletami lub oświetleniem w strefach narażonych na kurz i wilgoć.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę należy zamocować w otworze o średnicy 22 mm na szynie TH35 (w obudowie) lub bezpośrednio w płycie czołowej. Połączenie z blokiem stykowym (np. ZB5AZ…) realizuje się poprzez zatrzask – nie wymaga narzędzi. Momenty dokręcania oraz przekrój przewodów dobrać zgodnie z dokumentacją producenta kompletnego zestawu przycisku. Przed uruchomieniem sprawdzić szczelność uszczelki IP66.

FAQ

• Czy żarówka BA9s jest wymienna? Tak, gniazdo BA9s umożliwia łatwą wymianę żarówki po zdjęciu główki. W przypadku uszkodzenia można zastosować standardową żarówkę miniaturową BA9s o napięciu zgodnym z układem (zwykle 12 V, 24 V lub 230 V AC/DC – w zależności od zastosowanego modułu podświetlenia).
• Jaki stopień ochrony ma ta główka? Produkt posiada stopień ochrony IP66 – jest pyłoszczelny i odporny na silne strumienie wody, co pozwala na pracę na zewnątrz oraz w myjniach przemysłowych.
• Jak działa mechanizm samopowrotny? Naciśnięcie przycisku powoduje chwilowe zwarcie styku (przy odpowiednim bloku stykowym), a po zwolnieniu sprężyna wraca główkę do pozycji wyjściowej. Jest to tryb pracy impulsowej (monostabilny).
