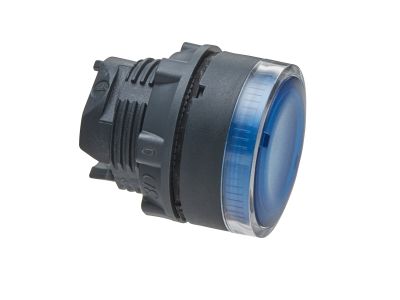

Główka przycisku płaskiego z samopowrotem, żarówka BA9s, niebieska plastikowa Harmony XB5 | ZB5AW36 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaskiego z samopowrotem ZB5AW36 należy do serii Harmony XB5 firmy Schneider Electric. To niebieski, podświetlany przycisk wykonany z wytrzymałego tworzywa sztucznego, przeznaczony do montażu w otworze 22 mm. Dzięki wbudowanej żarówce BA9s zapewnia wyraźną sygnalizację wizualną, co minimalizuje ryzyko błędów obsługi. Modułowa konstrukcja zatrzaskowa upraszcza instalację i serwis.

• Stopień ochrony IP66: Odporność na pył, wodę i uderzenia – gwarancja niezawodności w trudnych warunkach przemysłowych i na zewnątrz.
• Zakres temperatur pracy -40°C do 70°C: Możliwość stosowania w ekstremalnych warunkach klimatycznych bez utraty funkcjonalności.
• Podświetlenie żarówką BA9s (niebieska): Wyraźna, widoczna z daleka sygnalizacja stanu pracy, zwiększająca bezpieczeństwo i ergonomię stanowiska.
• Mechanizm samopowrotny (impulsowy): Styk powraca po zwolnieniu nacisku – precyzyjna kontrola nad krótkotrwałymi sygnałami sterującymi.
• Plastikowa ramka i montaż zatrzaskowy: Łatwa wymiana główki bez użycia narzędzi, dobra izolacja elektryczna i odporność chemiczna.
• Kompatybilność z otworem 22 mm i blokami stykowymi serii XB5: Uniwersalność w istniejących układach sterowania, szybka rozbudowa lub modyfikacja.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami dla aparatury sterowniczej i sygnalizacyjnej. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Główka przycisku ZB5AW36 sprawdza się wszędzie tam, gdzie potrzebna jest ergonomiczna i odporna na warunki zewnętrzne sygnalizacja oraz sterowanie impulsowe. Jest dedykowana do zastosowań wymagających wyraźnego wyróżnienia wizualnego przycisku.

• Sterowanie maszynami i urządzeniami w przemyśle (linie produkcyjne, obrabiarki, dźwigi).
• Wysyłanie impulsów do styczników, przekaźników lub sterowników PLC w szafach sterowniczych.
• Sygnalizacja stanów awaryjnych lub procesów w instalacjach wentylacji, pompowniach i oświetleniu przemysłowym.
• Automatyka budynkowa – przyciski w recepcji, na halach produkcyjnych lub w strefach zewnętrznych (bramy, bariery).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Główkę montuje się w otworze panelu o średnicy 22 mm za pomocą zatrzasku lub pierścienia mocującego. Podświetlenie wymaga zastosowania kompatybilnej żarówki BA9s (w zestawie) oraz bloku stykowego z cewką podświetlenia (np. ZBE102). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną użytych bloków stykowych.

FAQ

• Jakie źródło światła stosuje się w tej główce? Główka wyposażona jest w żarówkę BA9s (dostarczaną w komplecie). Można ją wymieniać na inną o takim samym trzonku, pod warunkiem zachowania parametrów elektrycznych (napięcie i moc zgodne z blokiem podświetlenia).
• Jaki stopień ochrony ma główka przycisku? Deklarowany stopień ochrony to IP66 – oznacza pyłoszczelność i ochronę przed silnym strumieniem wody, co umożliwia pracę w trudnych warunkach, np. na zewnątrz budynków.
• Czy przycisk działa jako zwierny czy rozwierny? Mechanizm główki jest samopowrotny (impulsowy) – po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej. Typ styku (NO/NC) zależy od zamontowanego bloku stykowego, który należy dobrać osobno.
