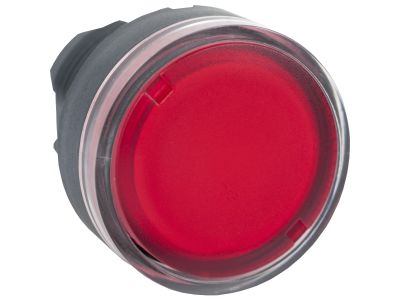

Główka przycisku płaskiego z samopowrotem, żarówka BA9s, czerwona plastikowa Harmony XB5 | ZB5AW34 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaska z samopowrotem Schneider Electric Harmony XB5 (symbol ZB5AW34) to podświetlany element sterowniczy w kolorze czerwonym z żarówką BA9s. Wykonana z wytrzymałego tworzywa sztucznego, zapewnia odporność na uderzenia, pył, wodę i wibracje (stopień ochrony IP66). Dzięki szerokiemu zakresowi temperatur pracy od -40°C do 70°C sprawdza się w zróżnicowanych warunkach eksploatacji. Montaż zatrzaskowy w otworze 22 mm ułatwia instalację i serwis.

• Samopowrót (chwilowy): Mechanizm sprężynowy zapewnia bezpieczne sterowanie impulsowe – styk powraca po zwolnieniu, co jest wymagane w obwodach sterowania maszyn.
• Podświetlenie żarówką BA9s: Wyraźna sygnalizacja wizualna zwiększa bezpieczeństwo i minimalizuje ryzyko błędów obsługi, szczególnie przy słabym oświetleniu.
• Stopień ochrony IP66: Odporność na kurz i silne strumienie wody pozwala na stosowanie w trudnych warunkach przemysłowych i zewnętrznych.
• Szeroki zakres temperatur (-40°C … 70°C): Gwarantuje niezawodne działanie zarówno w chłodniach, jak i w gorących halach produkcyjnych.
• Kompatybilność z otworem 22 mm: Uniwersalny wymiar montażowy pasuje do standardowych paneli sterowniczych i rozdzielnic, ułatwiając modernizację istniejących układów.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej, posiada oznaczenie CE. Stopień ochrony IP66 potwierdza odporność na pył i strumienie wody zgodnie z normą IEC 60529. Główka przycisku zaprojektowana jest w standardzie 22 mm, powszechnie stosowanym w aparaturze modułowej i przemysłowej.

Zastosowanie

Podświetlana główka przycisku ZB5AW34 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest trwałe i czytelne sterowanie impulsowe. W połączeniu z odpowiednim blokiem stykowym tworzy kompletny przycisk sterowniczy.

• Sterowanie maszynami przemysłowymi – wydawanie krótkotrwałych impulsów (załącz/wyłącz, start/stop).
• Sygnalizacja stanu pracy urządzeń – czerwone podświetlenie wskazuje tryb awaryjny lub stop.
• Panele operatorskie w narażonych na wilgoć i pył strefach produkcyjnych (IP66).
• Automatyka budynkowa – sterowanie oświetleniem, bramami, systemami wentylacji.

Wskazówki Montażowe

Montaż główki przycisku może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Główkę mocuje się zatrzaskowo w otworze o średnicy 22 mm (np. w płycie czołowej szafy sterowniczej). Należy dobrać odpowiedni blok stykowy (np. ZB5AZ… ) i podłączyć przewody zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania i szczelność uszczelki dla zachowania klasy IP66.

FAQ

• Czy główka przycisku jest podświetlana? Tak, wyposażona jest w żarówkę BA9s. Podświetlenie wymaga zasilania z obwodu sterowniczego (montaż oddzielnego źródła światła nie jest konieczny – główka współpracuje z blokami stykowymi z zaciskami do żarówki).
• Jaki stopień ochrony ma ten produkt? Deklarowany stopień ochrony IP66 oznacza pyłoszczelność i odporność na silne strumienie wody. Główka zachowuje tę klasę po poprawnym zamontowaniu w płycie panelu.
• Czy to przycisk chwilowy czy bistabilny? Jest to główka z samopowrotem (sprężynowym) – działa w trybie chwilowym. Styk powraca do położenia spoczynkowego po zwolnieniu nacisku. Do uzyskania funkcji bistabilnej wymagany jest odpowiedni blok stykowy lub przekaźnik.
