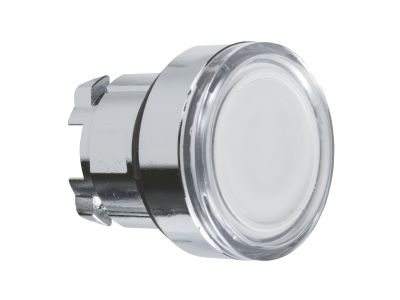

Główka przycisku płaskiego z samopowrotem, LED BA9A, biała metalowa Harmony XB4 | ZB4BW31 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaskiego Schneider Electric z serii Harmony XB4 o numerze katalogowym ZB4BW31 to profesjonalny komponent sterowniczy zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się mechanizmem samopowrotnym (impulsowym), co oznacza, że po zwolnieniu nacisku przycisk automatycznie wraca do swojej pozycji wyjściowej. Wykonana z wysokiej jakości chromowanego metalu ramka zapewnia wyjątkową odporność mechaniczną oraz estetyczny wygląd panelu sterowniczego.

• Podświetlenie LED BA9s: Główka jest przystosowana do współpracy ze zintegrowanymi diodami typu BA9s, co pozwala na wyraźną sygnalizację stanu pracy maszyny nawet w słabo oświetlonych halach produkcyjnych.
• Stopień ochrony IP66: Wysoka szczelność gwarantuje pełną ochronę przed wnikaniem pyłu oraz silnymi strumieniami wody, co jest kluczowe w przemyśle spożywczym czy chemicznym.
• Wytrzymałość mechaniczna: Metalowa konstrukcja jest odporna na uderzenia i wibracje, co przekłada się na długą żywotność urządzenia w trudnych warunkach eksploatacyjnych.
• Standard montażowy 22 mm: Średnica montażowa wynosząca 22 mm zapewnia pełną kompatybilność z powszechnie stosowanymi systemami sterowania i pulpitami operatorskimi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w sektorze B2B. Główka przycisku spełnia wymagania normy IEC 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki certyfikacji IP66 oraz odporności na szeroki zakres temperatur (od -40°C do +70°C), komponent ten może być stosowany w instalacjach wymagających najwyższego stopnia niezawodności, zgodnie z dyrektywami CE oraz UL.

Zastosowanie

Dzięki swojej modularnej budowie i wysokiej odporności, główka ZB4BW31 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Panele sterownicze maszyn: Idealna do systemów start/stop oraz funkcji pomocniczych wymagających podświetlenia.
• Przemysł ciężki: Odporność na wibracje sprawia, że produkt doskonale sprawdza się w maszynach budowlanych i liniach produkcyjnych.
• Infrastruktura: Możliwość pracy w ekstremalnych temperaturach pozwala na montaż w szafach sterowniczych zewnętrznych.
• Systemy automatyki: Łatwa integracja z blokami styków i modułami świetlnymi serii Harmony XB4.

Wskazówki Montażowe

Montaż główki przycisku ZB4BW31 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Proces instalacji opiera się na systemie zatrzaskowym, co znacznie skraca czas montażu i serwisowania. Główkę należy osadzić w otworze o średnicy 22,5 mm, a następnie zabezpieczyć od tyłu panelu za pomocą dedykowanego korpusu (kołnierza montażowego) z blokami styków. Należy zwrócić uwagę na odpowiednie dokręcenie śrub mocujących, aby zapewnić optymalną szczelność uszczelki zewnętrznej. Dzięki modularności, wymiana samej główki lub źródła światła BA9s nie wymaga demontażu całego okablowania.

FAQ

• Czy główka zawiera w zestawie diodę LED? Nie, główka jest przystosowana do montażu diody BA9s, którą należy dokupić osobno wraz z odpowiednim blokiem styków i zasilania.
• Jaki jest zakres temperatur pracy tego przycisku? Urządzenie jest przystosowane do pracy w bardzo szerokim zakresie temperatur, od -40°C do aż +70°C.
• Czy ramka przycisku jest odporna na korozję? Tak, chromowana metalowa ramka zapewnia wysoką odporność na korozję oraz uszkodzenia mechaniczne, co jest standardem w serii Harmony XB4.
• Czy produkt pasuje do otworów 22 mm? Tak, jest to standardowa główka przeznaczona do montażu w otworach o średnicy znamionowej 22 mm (otwór montażowy 22,5 mm).
