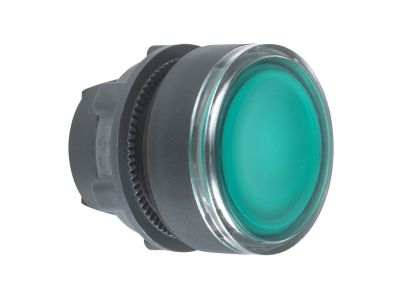

Główka przycisku płaskiego, z mechanizmem push-push, zielona LED plastikowa Harmony XB5 | ZB5AH033 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaskiego Schneider Electric z serii Harmony XB5 o numerze katalogowym ZB5AH033 to zaawansowany komponent sterowniczy, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mechanizmem typu push-push (zatrzaskowym), który pozwala na stabilne przełączanie stanu pracy maszyny. Wykonana z wysokiej jakości tworzywa sztucznego ramka zapewnia doskonałą izolację elektryczną oraz wysoką odporność na działanie agresywnych środków chemicznych, co jest kluczowe w środowiskach produkcyjnych i laboratoryjnych.

• Podświetlenie LED: Zintegrowana soczewka w kolorze zielonym zapewnia doskonałą widoczność statusu urządzenia nawet w warunkach słabego oświetlenia, co znacząco podnosi bezpieczeństwo i ergonomię obsługi.
• Mechanizm Push-Push: Stabilne działanie zatrzaskowe eliminuje ryzyko przypadkowego przełączenia i ułatwia kontrolę nad procesami wymagającymi stałego sygnału.
• Wytrzymałość Środowiskowa: Stopień ochrony IP66 gwarantuje pełną pyłoszczelność oraz odporność na silne strumienie wody, co pozwala na pracę w trudnych warunkach zewnętrznych i wewnętrznych.
• Szeroki Zakres Temperatur: Możliwość bezawaryjnej pracy w ekstremalnym przedziale od -40°C do +70°C sprawia, że produkt jest wszechstronny i niezawodny niezależnie od klimatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Posiada certyfikację potwierdzającą odporność na uderzenia (IK) oraz wibracje, co jest niezbędne w przypadku montażu na maszynach generujących duże obciążenia dynamiczne. Konstrukcja oparta na standardzie montażowym 22 mm zapewnia pełną kompatybilność z globalnymi systemami sterowania i sygnalizacji.

Zastosowanie

Główka przycisku ZB5AH033 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn (OEM), prefabrykacji szaf sterowniczych oraz w systemach automatyki budynkowej. Idealnie sprawdza się jako element interfejsu człowiek-maszyna (HMI) w:

• Liniach produkcyjnych i montażowych,
• Przemyśle spożywczym i chemicznym (dzięki odporności na korozję),
• Systemach sterowania pompami i wentylacją,
• Panelach operatorskich maszyn CNC.

Wskazówki Montażowe

Instalacja główki przycisku Harmony XB5 jest intuicyjna i szybka dzięki modułowej konstrukcji. Aby zapewnić długowieczność urządzenia, należy przestrzegać poniższych zaleceń:

• Otwór montażowy: Należy przygotować standardowy otwór o średnicy 22,5 mm.
• Montaż zatrzaskowy: Główka łączy się z blokami styków i wspornikami za pomocą prostego mechanizmu zatrzaskowego, co eliminuje potrzebę użycia specjalistycznych narzędzi.
• Moment dokręcania: Podczas mocowania kołnierza montażowego należy zachować odpowiedni moment dokręcania, aby zapewnić szczelność uszczelki i uniknąć uszkodzenia plastikowej ramki.
• Konserwacja: Dzięki gładkiej powierzchni płaskiego przycisku, czyszczenie elementu jest ułatwione, co zapobiega gromadzeniu się zanieczyszczeń mogących wpłynąć na widoczność podświetlenia LED.

FAQ

• Czy główka zawiera blok styków w zestawie? Nie, oferta dotyczy samej główki przycisku. Bloki styków oraz wsporniki montażowe należy dobrać oddzielnie w zależności od wymaganej konfiguracji elektrycznej.
• Czy przycisk jest odporny na promieniowanie UV? Tak, materiały polimerowe użyte w serii Harmony XB5 są stabilizowane pod kątem odporności na promieniowanie UV, co zapobiega kruszeniu i blaknięciu koloru.
• Jaka jest różnica między mechanizmem impulsowym a push-push? Mechanizm impulsowy (samopowrotny) wraca do pozycji wyjściowej natychmiast po puszczeniu, natomiast push-push (zatrzaskowy) wymaga ponownego naciśnięcia, aby zmienić stan, co jest sygnalizowane mechanicznym zablokowaniem pozycji.
