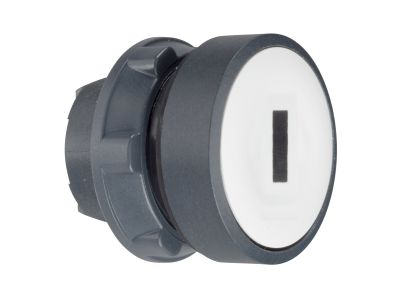

Główka przycisku płaskiego plastikowego, biała z oznaczeniem Harmony XB5 | ZB5AA131 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaskiego Schneider Electric Harmony XB5 (symbol ZB5AA131) to element czołowy kompletnych przycisków i bloków styków serii XB5. Wykonana z białego tworzywa sztucznego, wyposażona w oznaczenie „I” oraz okrągłą ramkę. Dzięki mechanizmowi sprężyny zapewnia chwilowy powrót (impuls), a wysoki stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X gwarantuje niezawodność w ekstremalnie trudnych warunkach pracy – od zapylenia po strumienie wody pod ciśnieniem i wysoką temperaturę.

• Stopień ochrony IP66 / IP67 / IP69 / IP69K i Typ 4X: pyłoszczelność oraz odporność na wodę (w tym mycie ciśnieniowe i zanurzenie) – idealne do maszyn w przemyśle spożywczym, chemicznym oraz na zewnątrz.
• Plastikowa ramka z symbolami „I”: wysoka odporność na środki chemiczne oraz zapewnienie izolacji elektrycznej; wyraźne oznaczenie ułatwia identyfikację funkcji.
• Montaż zatrzaskowy w otworze 22 mm: szybka instalacja i łatwa wymiana bez użycia narzędzi – kompatybilność z istniejącymi panelami sterowania.
• Zakres temperatur pracy od -40°C do +70°C: niezawodne działanie w skrajnych warunkach klimatycznych – od mrozu po gorące środowiska przemysłowe.
• Certyfikacja morska: dodatkowa odporność na korozję i wibracje – produkt sprawdzony w instalacjach okrętowych i offshore.

Zgodność z Normami

Główka przycisku Schneider Electric Harmony XB5 spełnia wymagania międzynarodowych norm dla stopni ochrony IP66, IP67, IP69 i IP69K (wg IEC/EN 60529) oraz standardu Typ 4X (NEMA). Posiada również certyfikację morską, co potwierdza jej przydatność w środowiskach o wysokiej wilgotności i agresywnych gazach. Produkt oznakowany jest znakiem CE, potwierdzającym zgodność z dyrektywami europejskimi.

Zastosowanie

Dzięki uniwersalnemu formatowi 22 mm i wysokiej odporności, główka ZB5AA131 znajduje zastosowanie w wielu gałęziach przemysłu i automatyki budynkowej. Może być używana jako element sterujący w maszynach, liniach produkcyjnych, instalacjach wodociągowych i stacjach uzdatniania.

• Sterowanie maszynami przemysłowymi – przyciski start/stop w trudnych warunkach (zapylenie, wilgoć).
• Automatyka budynkowa – podawanie impulsów do styczników, przekaźników lub sterowników PLC w instalacjach narażonych na zachlapanie.
• Przemysł spożywczy i chemiczny – odporność na agresywne środki czyszczące (IP69K) pozwala na montaż w strefach mycia.
• Instalacje morskie i offshore – certyfikacja morska zapewnia długotrwałą pracę w środowisku korozyjnym.

Wskazówki Montażowe

Montaż główki oraz współpracujących z nią bloków styków i kompletnych przycisków powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Główkę montuje się zatrzaskowo w otworze o średnicy 22 mm (zgodnie z normą DIN). Należy dobrać odpowiednie bloki styków (np. z serii ZB5) oraz opcjonalne moduły LED zgodnie z dokumentacją producenta. Przed rozpoczęciem prac upewnić się, że otwór montażowy jest czysty i nieuszkodzony.

FAQ

• Czy główka ZB5AA131 jest podświetlana? Nie, w tej wersji nie ma wbudowanego modułu LED. Do sygnalizacji świetlnej należy zastosować dedykowane główki z podświetleniem (np. seria ZB5AV...) lub osobny moduł LED montowany pod blokiem styków.
• Jaki stopień ochrony ma główka? Produkt oferuje IP66, IP67, IP69, IP69K oraz NEMA 4X, co oznacza odporność na kurz, strumienie wody pod ciśnieniem, zanurzenie oraz mycie parą – w zależności od warunków montażu i uszczelnienia obudowy.
• Jaki tryb pracy zapewnia główka (impuls / podtrzymanie)? Główka wyposażona jest w mechanizm sprężynowy powrotu, co oznacza, że po naciśnięciu i zwolnieniu automatycznie wraca do pozycji spoczynkowej (praca impulsowa/chwilowa). Do uzyskania podtrzymania wymagany jest blok styków z zatrzaskiem.
