Główka przycisku płaskiego metalowego z samopowrotem z zestawem 6 wkładek Harmony XB4 | ZB4BA9 Schneider Electric

Opis i Kluczowe Cechy

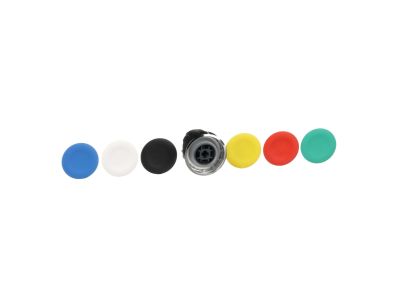

Główka przycisku płaskiego metalowego z samopowrotem Schneider Electric Harmony XB4, symbol ZB4BA9, wyposażona w zestaw 6 kolorowych wkładek. Chromowana metalowa ramka zapewnia odporność na uderzenia i wibracje, a stopień ochrony IP66/IP67/IP69/IP69K oraz certyfikat Typ 4X gwarantują niezawodną pracę w trudnych warunkach środowiskowych. Zakres temperatur od -40°C do 70°C umożliwia zastosowanie w różnorodnych instalacjach. Przeznaczona do montażu w otworach 22 mm, zgodnie ze standardem DIN.

• Metalowa ramka chromowana: wytrzymała konstrukcja odporna na uderzenia mechaniczne i wibracje, wydłużająca żywotność w środowisku przemysłowym.
• Zestaw 6 kolorowych wkładek: umożliwia szybką identyfikację funkcji przycisku (np. start, stop, awaryjny), co zwiększa bezpieczeństwo i ergonomię obsługi.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: całkowita odporność na kurz, strumienie wody, zanurzenie oraz mycie wysokociśnieniowe – idealna do przemysłu spożywczego, chemicznego i offshore.
• Zakres temperatur pracy -40°C do 70°C: gwarantuje niezawodne działanie w ekstremalnych warunkach, od mroźnych magazynów po gorące hale produkcyjne.
• Montaż zatrzaskowy w otworze 22 mm: szybka instalacja i łatwa wymiana wkładek bez użycia narzędzi, co skraca czas serwisu.

Zgodność z Normami

Główka przycisku spełnia wymagania międzynarodowych norm i certyfikatów, w tym certyfikację morską, oraz posiada stopnie ochrony IP66, IP67, IP69, IP69K i Typ 4X (NEMA). Produkt oznaczony jest znakiem CE, potwierdzającym zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Główka przycisku ZB4BA9 przeznaczona jest do montażu w panelach sterowniczych maszyn i instalacji przemysłowych. Dzięki metalowej ramce i wysokiej szczelności sprawdza się w wymagających środowiskach, gdzie standardowe elementy ulegają uszkodzeniu.

• Sterowanie maszynami w przemyśle – przyciski start/stop, załączanie obwodów.
• Sygnalizacja i wybór trybów pracy – kolorowe wkładki ułatwiają identyfikację funkcji.
• Automatyka budynkowa oraz instalacje offshore – odporność na korozję i wilgoć.
• Przemysł spożywczy, chemiczny i myjnie wysokociśnieniowe – IP69K gwarantuje pracę przy częstym myciu.

Wskazówki Montażowe

Montaż główki przycisku powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Główkę montuje się w otworze panelu o średnicy 22 mm, mocując ją za pomocą zatrzasku lub pierścienia mocującego – postępuj zgodnie z dokumentacją techniczną producenta. Przekrój przewodów i dobór bloku styków należy dostosować do obciążenia obwodu. Po montażu sprawdź szczelność połączenia.

FAQ

• Czy główka przycisku ZB4BA9 ma podświetlenie LED? Nie, główka nie jest wyposażona w moduł podświetlenia. Do sygnalizacji świetlnej należy użyć główek z integralnym LED lub osobnego modułu (np. ZB4BV).
• Jaki stopień ochrony ma ten przycisk? Główka posiada stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X, co oznacza pełną odporność na kurz, zanurzenie, strumienie wody i mycie wysokociśnieniowe.
• Jakie działanie ma główka – chwilowe czy podtrzymanie? Główka ma działanie samopowrotne (chwilowe). Po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej dzięki sprężynie. Do pracy z podtrzymaniem należy zastosować główkę z mechanizmem zatrzaskowym (np. ZB4BA…/Z).
