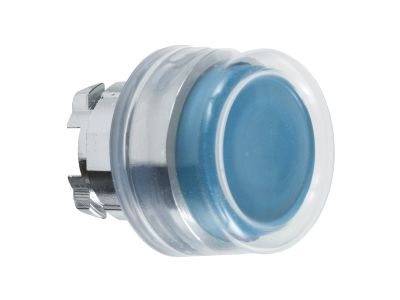

Główka przycisku okapturzonego wystającego z samopowrotem niebieska metalowa Harmony XB4 | ZB4BP6 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku okapturzonego wystającego z samopowrotem Schneider Electric Harmony XB4, oznaczona symbolem ZB4BP6, to element modułowy przeznaczony do kompletacji przycisków sterowniczych w trudnych warunkach przemysłowych. Wyposażona w chromowaną metalową ramkę oraz silikonową osłonę (boot) zapewnia odporność na uderzenia, wibracje i wnikanie zanieczyszczeń. Dzięki wysokim stopniom ochrony IP69K oraz szerokiemu zakresowi temperatur pracy od -40°C do 70°C sprawdza się w środowiskach wymagających częstego mycia, w tym w przemyśle spożywczym, napojów i farmacji. Główka posiada mechanizm samopowrotny (spring return) i jest kompatybilna z modułami stykowymi serii Harmony XB4 – montowana w otworze 22 mm.

• Mechanizm samopowrotny: po naciśnięciu i zwolnieniu przycisk automatycznie wraca do pozycji spoczynkowej – bezpieczne i jednoznaczne sterowanie impulsowe.
• Silikonowa osłona (boot): zapewnia szczelność i spełnia wymogi higieniczne w branży spożywczej, napojów, farmacji oraz służby zdrowia – łatwa do utrzymania w czystości.
• Chromowana metalowa ramka: odporność na uderzenia, wibracje i korozję – wytrzymała konstrukcja nawet w agresywnych warunkach przemysłowych.
• Stopień ochrony IP69K (oraz IP66, IP67, Typ 4X): odporność na strumienie wody pod wysokim ciśnieniem i wysoką temperaturą – idealna do mycia na mokro w zakładach produkcyjnych.
• Szeroki zakres temperatur -40°C do 70°C: niezawodne działanie w ekstremalnych warunkach, od chłodni po gorące strefy produkcyjne.
• Modułowa konstrukcja 22 mm: kompatybilność z modułami stykowymi Harmony XB4 – łatwa rozbudowa i serwisowanie bez wymiany całego przycisku.

Zgodność z Normami

Główka przycisku ZB4BP6 posiada certyfikację morską oraz spełnia wymagania międzynarodowych standardów – potwierdzone stopnie ochrony IP66, IP67, IP69, IP69K oraz klasyfikacja obudowy Typ 4X. Produkt jest zgodny z europejskimi normami bezpieczeństwa i opatrzony znakiem CE. Dla konkretnych zastosowań należy sprawdzić szczegółowe deklaracje producenta.

Zastosowanie

Główka przycisku Harmony XB4 została zaprojektowana z myślą o pracy w wymagających środowiskach, gdzie liczy się szczelność, odporność na zabrudzenia oraz łatwość czyszczenia. Sprawdza się w:

• Sterowaniu maszynami w przemyśle spożywczym, napojów i farmacji – silikonowa osłona zapobiega gromadzeniu się bakterii i ułatwia mycie.
• Impulsowym sterowaniu styczników, przekaźników oraz sterowników PLC – mechanizm samopowrotny generuje krótki sygnał.
• Automatyce budynkowej i laboratoryjnej – estetyczna metalowa ramka i wysoka odporność na wilgoć.
• Sygnalizacji stanów awaryjnych i zatrzymań awaryjnych w instalacjach narażonych na mycie (wash-down).

Wskazówki Montażowe

Montaż główki przycisku powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Główkę montuje się w otworze panelu o średnicy 22 mm, a następnie od tyłu mocuje pierścieniem wraz z odpowiednim modułem stykowym Harmony XB4. Przekrój przewodów i moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną modułu stykowego. Nie przekraczać podanych parametrów eksploatacyjnych. Przed oddaniem do użytku sprawdzić poprawność działania i szczelność.

FAQ

• Czy główka ZB4BP6 jest podświetlana? Nie. Główka nie zawiera źródła światła ani modułu LED. Do sygnalizacji świetlnej należy zastosować osobną główkę z podświetleniem lub odpowiedni moduł stykowy z lampką.
• Jaki stopień ochrony ma główka montowana w panelu? Podane stopnie ochrony (IP66, IP67, IP69, IP69K, Typ 4X) dotyczą główki bez modułu stykowego. Po prawidłowym montażu w obudowie zachowane są deklarowane parametry – pod warunkiem zastosowania uszczelek i odpowiedniej obudowy.
• Czy główka pracuje jako NO czy NC? Funkcja styku zależy od zamontowanego modułu stykowego. Główka wyposażona jest w mechanizm samopowrotny – po zwolnieniu wraca do położenia spoczynkowego. Typ styku (NO/NC) określa dobrany moduł (np. ZB4BZ101, ZB4BZ102).
