Główka przycisku okapturzonego wystającego z samopowrotem czerwona plastikowa Harmony XB5 | ZB5AP4 Schneider Electric

Opis i Kluczowe Cechy

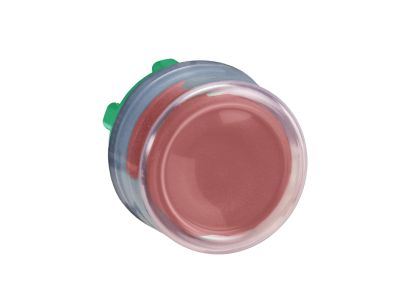

Główka przycisku okapturzonego wystającego Schneider Electric Harmony XB5 (symbol ZB5AP4) to czerwony element sterowniczy z mechanizmem samopowrotnym. Wykonana z podwójnie izolowanego tworzywa, wyposażona w silikonową osłonkę, zapewnia wysoką odporność na uderzenia, kurz, wodę i wibracje. Szerokość modułu zgodna z standardowym otworem 22 mm, co gwarantuje kompatybilność z istniejącą aparaturą.

• Samopowrót (impuls): Przycisk po naciśnięciu wraca automatycznie do położenia początkowego – idealny do sterowania impulsowego (dzwonki, załączanie chwilowe).
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: Pyłoszczelność, wodoodporność (także przy myciu wysokociśnieniowym i parą) – praca w trudnych warunkach, przemyśle spożywczym, farmacji i służbie zdrowia.
• Zakres temperatur pracy -40°C do 70°C: Niezawodność w ekstremalnie niskich i wysokich temperaturach, również w chłodniach lub procesach cieplnych.
• Plastikowa ramka z podwójną izolacją: Wysoka odporność na środki chemiczne oraz izolacja elektryczna – bezpieczeństwo i trwałość w agresywnym środowisku.
• Modułowa konstrukcja kompatybilna z blokami stykowymi Harmony: Łatwy montaż i serwis, możliwość rozbudowy o dodatkowe funkcje sterowania bez wymiany całego zestawu.
• Certyfikacja morska: Odporność na wibracje i warunki panujące na jednostkach pływających – zastosowanie w przemyśle stoczniowym i morskim.

Zgodność z Normami

Główka przycisku ZB5AP4 spełnia wymagania międzynarodowych norm i posiada certyfikację CE. Oferuje stopnie ochrony IP66, IP67, IP69, IP69K oraz Typ 4X (wg UL). Posiada także certyfikację morską, co potwierdza jej odporność na trudne warunki środowiskowe.

Zastosowanie

Dzięki wysokiej odporności na czynniki zewnętrzne i higienicznej konstrukcji (silikonowa osłonka, możliwość mycia) przycisk sprawdza się w wielu wymagających aplikacjach:

• Sterowanie impulsowe w maszynach przemysłu spożywczego i napojów – naciśnięcie wyzwala krótki sygnał (np. start/stop).
• Sygnalizacja i przyciski zatrzymania awaryjnego w służbie zdrowia i farmacji – łatwe czyszczenie i odporność na środki dezynfekujące.
• Automatyka budynkowa w strefach wilgotnych (myjnie, chłodnie, kuchnie przemysłowe) – wodoszczelna konstrukcja IP69/IP69K.
• Instalacje na jednostkach pływających i w przemyśle morskim – certyfikowana odporność na wibracje i korozję.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Główkę należy zamontować w otworze o średnicy 22 mm na szynie montażowej lub płycie czołowej. Dokręcaj elementy zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobieraj do spodziewanego prądu i parametrów bloku stykowego.

FAQ

• Czy główka przycisku ZB5AP4 jest podświetlana? Nie, ten model to mechaniczna główka bez elementu świetlnego. Jeśli potrzebujesz podświetlenia, wybierz wariant z modułem LED (np. ZB5AV z odpowiednim blokiem świetlnym).
• Jaki stopień ochrony ma ten przycisk? Posiada certyfikowane IP66, IP67, IP69 oraz IP69K, a także Typ 4X. Oznacza to całkowitą pyłoszczelność, ochronę przed strumieniami wody, zanurzeniem, myciem wysokociśnieniowym i parą wodną.
• Czy przycisk jest chwilowy (monostabilny) czy bistabilny? Jest to główka z samopowrotem (monostabilna). Po naciśnięciu i zwolnieniu wraca automatycznie do pozycji spoczynkowej – idealna do sterowania impulsowego.
