Główka przycisku grzybkowegoFi-40 żółty z samopowrotem plastikowa Harmony XB5 | ZB5AC5 Schneider Electric

Opis i Kluczowe Cechy

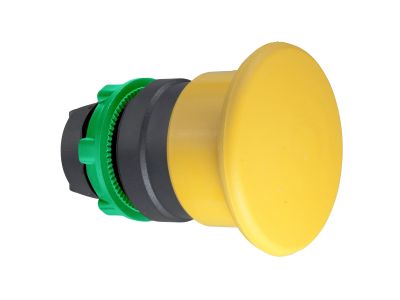

Główka przycisku grzybkowego Fi-40 w kolorze żółtym z samopowrotem (mechanizm sprężynowy) z serii Harmony XB5 firmy Schneider Electric (symbol ZB5AC5) to element sterowniczy o średnicy 40 mm, wykonany z podwójnie izolowanego tworzywa sztucznego. Przeznaczona do montażu w otworach 22 mm, współpracuje z blokami styków Harmony XB5, umożliwiając tworzenie różnorodnych funkcji sterowania. Dzięki wysokiej odporności na uderzenia, kurz, wodę i wibracje (IP66/IP67/IP69/IP69K) sprawdza się w ekstremalnych warunkach przemysłowych.

• Średnica główki 40 mm: Wyraźnie widoczna z daleka, co zwiększa bezpieczeństwo i ergonomię pracy operatora w sytuacjach wymagających szybkiej reakcji.
• Samopowrót (mechanizm sprężynowy): Po naciśnięciu i zwolnieniu przycisk automatycznie wraca do położenia spoczynkowego – idealny do impulsowego sterowania procesami.
• Stopień ochrony IP66/IP67/IP69/IP69K: Odporność na kurz, strumienie wody, zanurzenie oraz mycie pod wysokim ciśnieniem – niezawodna praca w trudnych warunkach (przemysł spożywczy, myjnie, stacje uzdatniania).
• Plastikowa, podwójnie izolowana ramka: Zapewnia dobrą odporność chemiczną i izolację elektryczną – bezpieczna w instalacjach wymagających separacji galwanicznej.
• Modularna konstrukcja kompatybilna z blokami styków Harmony XB5: Ułatwia serwisowanie i modyfikację po instalacji, a także pozwala na łatwą rozbudowę funkcji sterowniczych.

Zgodność z Normami

Główka przycisku ZB5AC5 spełnia wymagania międzynarodowych norm i posiada certyfikaty morskie, IP66, IP67, IP69, IP69K oraz Typ 4X. Produkt jest zgodny z europejskimi standardami bezpieczeństwa i oznaczony znakiem CE.

Zastosowanie

Dzięki wytrzymałości na trudne warunki i wyraźnej, żółtej główce grzybkowej, przycisk sprawdza się w wielu aplikacjach przemysłowych i instalacjach sterowniczych.

• Sterowanie maszynami w przemyśle spożywczym, chemicznym i farmaceutycznym – gdzie wymagane jest częste mycie i odporność na agresywne środki.
• Funkcja STOP awaryjnego lub impulsowego uruchamiania w szafach sterowniczych na zewnątrz i wewnątrz hal produkcyjnych.
• Sterowanie taśmociągami, bramami, dźwigami i innymi urządzeniami wymagającymi szybkiej, jednoznacznej reakcji operatora.
• Zastosowania w automatyce budynkowej i stacjach uzdatniania wody, gdzie niezbędna jest wysoka szczelność i odporność na wibracje.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główka przeznaczona jest do montażu w otworze 22 mm na panelu lub szafie sterowniczej (np. na płycie czołowej). Należy stosować bloki styków z serii Harmony XB5, dokręcając elementy zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia styków (szczegóły w karcie katalogowej bloku styków). Produkt nie zawiera elementów elektrycznych – stanowi jedynie główkę przycisku.

FAQ

• Czy główka przycisku posiada podświetlenie LED? Nie. Główka ZB5AC5 jest niepodświetlana – służy wyłącznie jako element mechaniczny do sterowania impulsowego. W razie potrzeby podświetlenia należy zastosować odpowiedni blok styków z modułem LED.
• Jaki jest stopień ochrony (IP) tej główki? Deklarowany stopień ochrony to IP66, IP67, IP69 oraz IP69K (certyfikat Typ 4X). Oznacza to odporność na pył, strumienie wody, zanurzenie oraz mycie wysokociśnieniowe.
• Czy przycisk jest samopowrotny czy z podtrzymaniem? Jest to wersja z samopowrotem (sprężynowy) – po naciśnięciu i zwolnieniu główka automatycznie wraca do położenia spoczynkowego. Nie blokuje się w pozycji wciśniętej.
