Główka przycisku grzybkowegoFi-30 zielony z samopowrotem plastikowa Harmony XB5 | ZB5AC34 Schneider Electric

Opis i Kluczowe Cechy

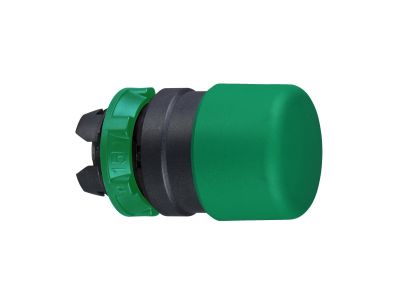

Główka przycisku grzybkowego Schneider Electric Harmony XB5, symbol ZB5AC34, to wykonany z tworzywa sztucznego element sterowniczy w kolorze zielonym z samoczynnym powrotem po naciśnięciu. Przeznaczona do montażu w otworze 30 mm, zapewnia wysoką ergonomię obsługi w aplikacjach wymagających szybkiej reakcji operatora. Dzięki stopniom ochrony IP66, IP67, IP69 i IP69K oraz odporności na uderzenia, kurz, wodę i wibracje, sprawdza się w najtrudniejszych warunkach przemysłowych. Szeroki zakres temperatur pracy od –40°C do 70°C umożliwia stosowanie zarówno w klimacie zimnym, jak i w pobliżu źródeł ciepła.

• Stopień ochrony IP66/IP67/IP69/IP69K: Odporność na kurz, strumienie wody, zanurzenie i mycie wysokociśnieniowe – gwarancja niezawodności w środowiskach mokrych i zapylonych.
• Zakres temperatur pracy –40°C do 70°C: Zachowanie pełnej funkcjonalności w ekstremalnych warunkach termicznych, od mrozu po gorące hale produkcyjne.
• Plastikowa ramka odporna na chemikalia: Doskonała izolacja elektryczna i wytrzymałość na agresywne substancje, idealna do instalacji w przemyśle chemicznym i spożywczym.
• Mechanizm sprężynowego powrotu (samopowrót): Po zwolnieniu przycisku styki wracają do stanu spoczynkowego – niezbędny do impulsowego sterowania i zatrzymań awaryjnych.
• Modularna konstrukcja kompatybilna z blokami stykowymi Harmony: Łatwe łączenie z szeroką gamą bloków (np. ZB5AZ…) umożliwia szybką konfigurację funkcji sterowniczych bez zmiany główki.

Zgodność z Normami

Główka przycisku ZB5AC34 posiada certyfikację morską oraz spełnia wymagania norm IP66, IP67, IP69 i IP69K, a także Typ 4X (NEMA). Produkt oznaczony znakiem CE i zgodny z międzynarodowymi standardami obowiązującymi w automatyce przemysłowej. Dokładne numery norm dostępne są w pełnej dokumentacji technicznej producenta.

Zastosowanie

Przycisk grzybkowy Harmony XB5 przeznaczony jest do miejsc, gdzie priorytetem jest szybka, ergonomiczna obsługa i wysoka wytrzymałość. Sprawdzi się w następujących scenariuszach:

• Sterowanie maszynami w przemyśle ciężkim – łatwo dostępny, duży przycisk umożliwia pracę w rękawicach.
• Funkcje zatrzymania awaryjnego (w połączeniu z odpowiednim blokiem stykowym) – natychmiastowy impuls do stycznika lub przekaźnika.
• Sygnalizacja i start procesu – zielony kolor jednoznacznie informuje o stanie „uruchomienia”.
• Automatyka budynkowa i linie produkcyjne – odporność na wilgoć i chemikalia pozwala na montaż w strefach mycia i chłodniach.

Wskazówki Montażowe

Główkę przycisku należy montować przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element przeznaczony jest do mocowania w otworze panelu o średnicy 30 mm. Do kompletu wymagany jest blok stykowy (np. z serii ZB5A) oraz oprawka montażowa. Przekrój przewodów oraz moment dokręcania połączeń należy dobrać zgodnie z dokumentacją techniczną producenta. W przypadku instalacji w środowisku o wysokim stopniu ochrony IP, należy stosować odpowiednie uszczelki między główką a blokiem.

FAQ

• Czy główka ZB5AC34 jest podświetlana? Nie, ten model nie wyposażono w podświetlenie LED. Do sygnalizacji świetlnej należy użyć główek z serii LED (np. ZB5AV…).
• Jaki stopień ochrony ma ten przycisk? Główka posiada certyfikowane stopnie ochrony IP66 (pyłoszczelny i chroniony przed silnymi strumieniami wody), IP67 (krótkotrwałe zanurzenie), IP69 oraz IP69K (mycie wysokociśnieniowe i parowe), a także Typ 4X NEMA.
• Czy główka działa samodzielnie, czy wymaga dodatkowych elementów? To tylko główka przycisku – do wykonania obwodu sterowniczego niezbędny jest blok stykowy (np. ZB5AZ101 – 1NO) oraz oprawka. Montaż odbywa się na panelu lub w puszce.
