Główka przycisku grzybkowegoFi-30 czerwony z samopowrotem plastikowa Harmony XB5 | ZB5AC44 Schneider Electric

Opis i Kluczowe Cechy

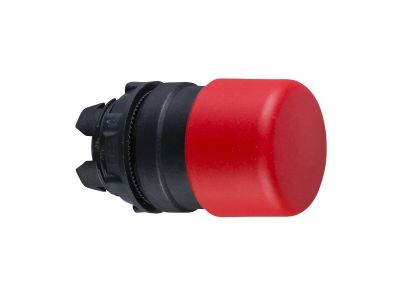

Główka przycisku grzybkowego Schneider Electric Harmony XB5 o symbolu ZB5AC44 to element wykonawczy przeznaczony do montażu na blokach stykowych serii Harmony. Czerwona, okrągła główka o średnicy 30 mm z mechanizmem samopowrotnym (sprężynowym) umożliwia wydawanie impulsów sterujących – po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej. Wykonana z tworzywa sztucznego (plastikowa ramka) zapewnia dobrą izolację elektryczną oraz odporność na środki chemiczne. Dzięki wysokiej szczelności IP66 (oraz IP67/IP69/IP69K/Typ 4X) nadaje się do pracy w warunkach wilgoci, kurzu i strumieni wody. Szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje niezawodne działanie w różnorodnych środowiskach. Główka montowana jest w standardowym otworze 22 mm, co zapewnia kompatybilność z istniejącymi układami sterowania.

• Średnica główki 30 mm / otwór montażowy 22 mm: Duża powierzchnia nacisku ułatwia szybkie i ergonomiczne aktywowanie w sytuacjach awaryjnych, a uniwersalny wymiar montażowy pozwala na łatwą integrację z istniejącymi obudowami i pulpitami.
• Mechanizm samopowrotny (sprężynowy): Po zwolnieniu przycisku styki wracają do stanu początkowego – idealne do sterowania impulsowego (dzwonki, załączanie chwilowe, sygnalizacja).
• Stopień ochrony IP66 (IP67, IP69, IP69K, Typ 4X): Odporność na kurz, wodę (w tym strumienie pod ciśnieniem) oraz uderzenia umożliwia pracę w trudnych warunkach przemysłowych, myjniach, na zewnątrz budynków.
• Zakres temperatur pracy -40°C do 70°C: Niezawodne działanie w ekstremalnych warunkach – od mroźnych magazynów po gorące hale produkcyjne.
• Plastikowa ramka: Zapewnia izolację elektryczną i odporność na działanie wielu substancji chemicznych, co jest istotne w instalacjach narażonych na korozję lub agresywne środowiska.

Zgodność z Normami

Główka przycisku Harmony XB5 (ZB5AC44) posiada międzynarodowe certyfikaty potwierdzające jej wysoką odporność środowiskową: IP66, IP67, IP69, IP69K oraz Typ 4X. Produkt spełnia również wymagania certyfikacji morskiej. Wszystkie normy związane z bezpieczeństwem i funkcjonalnością są zgodne z aktualnymi dyrektywami europejskimi – urządzenie posiada oznaczenie CE.

Zastosowanie

Główka przycisku grzybkowego ZB5AC44 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne wydanie polecenia sterującego w trudnych warunkach pracy. Po połączeniu z odpowiednim blokiem stykowym może realizować różnorodne funkcje w układach automatyki przemysłowej i budynkowej.

• Awaryjne zatrzymanie maszyn (funkcja STOP) – czytelna czerwona główka i duża powierzchnia nacisku umożliwiają błyskawiczną reakcję operatora.
• Sterowanie impulsowe – np. załączanie styczników, przekaźników, podawanie sygnałów do sterowników PLC.
• Syndrom wizualny i sygnalizacja – przycisk wyraźnie odróżnia się na pulpicie, co ułatwia identyfikację w sytuacjach awaryjnych.
• Zastosowania w przemyśle spożywczym, chemicznym, morskim – dzięki odporności na wilgoć, kurz, detergenty i ekstremalne temperatury.

Wskazówki Montażowe

Montaż główki przycisku oraz współpracujących z nią bloków stykowych powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Główkę montuje się w otworze o średnicy 22 mm na panelu, zabezpieczając nakrętką. Elementy łączy się z blokami stykowymi zgodnie z instrukcją producenta – wymagany jest odpowiedni moment dokręcania (szczegóły w dokumentacji technicznej). Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego zastosowanego bloku stykowego. Po zakończeniu montażu sprawdź poprawność działania i szczelność połączeń.

FAQ

• Czy główka przycisku ZB5AC44 jest podświetlana? Nie – to wersja bez podświetlenia. Do sygnalizacji świetlnej należy zastosować główkę z modułem LED (np. ZB5AV z serii Harmony XB5).
• Jaki stopień ochrony ma ten przycisk? Główka posiada IP66 (certyfikowane również IP67, IP69, IP69K, Typ 4X), co oznacza odporność na pył, wodę natryskową, strumienie pod ciśnieniem oraz możliwość mycia ciśnieniowego.
• Czy główka może pracować w trybie impulsowym? Tak – mechanizm samopowrotny powoduje, że po zwolnieniu przycisku styki (w zewnętrznym bloku stykowym) wracają do położenia spoczynkowego, co jest typowe dla sterowania impulsami momentalnymi.
