Główka przycisku grzybkowegoFi-22 zatrzymanie awaryjne czarna O60mm push-pull Harmony XB4 | ZB4BT2 Schneider Electric

Opis i Kluczowe Cechy

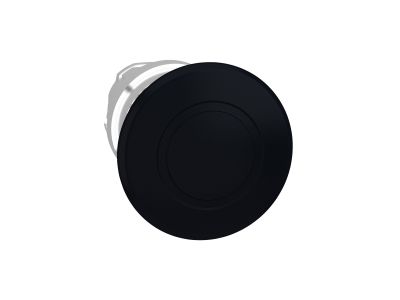

Główka przycisku grzybkowego Schneider Electric Harmony XB4 ZB4BT2 to element sterowniczy przeznaczony do zatrzymania awaryjnego, wyposażony w mechanizm push-pull z zatrzaskiem. Średnica grzybka wynosi 40 mm, co zapewnia dobrą widoczność i ergonomię obsługi, a chromowana metalowa ramka gwarantuje odporność na uderzenia i wibracje w wymagających instalacjach przemysłowych. Główka kompatybilna z otworem montażowym 22 mm i przeznaczona do współpracy z blokami stykowymi serii Harmony XB4.

• Mechanizm push-pull z zatrzaskiem: Pozwala na szybkie ręczne zadziałanie oraz wymuszone odblokowanie poprzez pociągnięcie, co zwiększa bezpieczeństwo obsługi w sytuacjach awaryjnych.
• Średnica grzybka 40 mm: Wyraźnie widoczny element – nawet z pewnej odległości – co minimalizuje czas reakcji operatora w przypadku zagrożenia.
• Stopień ochrony IP66, IP67, IP69, IP69K oraz Typ 4X: Główka odporna na kurz, wodę (w tym strumienie pod wysokim ciśnieniem) i wibracje; nadaje się do pracy w trudnych warunkach zewnętrznych i morskich.
• Chromowana metalowa ramka: Zapewnia wysoką wytrzymałość mechaniczną oraz odporność na korozję, co wydłuża żywotność produktu nawet w agresywnym środowisku.
• Szeroki zakres temperatur pracy od –40°C do +70°C: Umożliwia stosowanie w instalacjach narażonych na ekstremalne warunki klimatyczne, bez wpływu na funkcjonalność awaryjnego wyłącznika.
• Modułowa konstrukcja pasująca do otworu 22 mm: Łatwe łączenie z blokami stykowymi Harmony XB4 oraz prosta instalacja i wymiana – oszczędność czasu podczas montażu i serwisu.

Zgodność z Normami

Główka przycisku grzybkowego ZB4BT2 jest zgodna z wymaganiami europejskich i międzynarodowych norm dla aparatury sterowniczej. Posiada certyfikację morską oraz deklarowaną odporność na działanie czynników środowiskowych według stopni ochrony IP66, IP67, IP69, IP69K i Typ 4X. Produkt oznaczony jest znakiem CE.

Zastosowanie

Główka przycisku grzybkowego Schneider Electric HarmonX XB4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne zatrzymanie maszyny lub procesu w sytuacji awaryjnej. Sprawdzi się zarówno w lekkich, jak i ciężkich warunkach przemysłowych.

• Zatrzymanie awaryjne maszyn produkcyjnych, przenośników, dźwigów i innych urządzeń wymagających wyłącznika bezpieczeństwa.
• Systemy sterowania w przemyśle ciężkim, morskim, petrochemicznym i spożywczym – dzięki wysokiej odporności na wilgoć, pył i uderzenia.
• Panele operatorskie i pulpity sterownicze w rozdzielniach oraz na halach produkcyjnych – łatwa integracja z modułami stykowymi Harmony XB4.
• Instalacje wymagające pracy w ekstremalnych temperaturach (np. chłodnie, suszarnie) – zakres od –40°C do +70°C.

Wskazówki Montażowe

Montaż główki przycisku grzybkowego ZB4BT2 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Główkę montuje się w otworze o średnicy 22 mm w płycie czołowej (grubość płyty zgodna z dokumentacją producenta). Zaleca się dokręcanie pierścienia montażowego z momentem podanym w karcie katalogowej. Przekrój przewodów przyłączeniowych (w przypadku łączenia z blokami stykowymi) należy dobrać do przewidywanego obciążenia zgodnie z normami. Po instalacji sprawdzić poprawność działania mechanizmu push-pull.

FAQ

• Czy główka przycisku ZB4BT2 jest podświetlana? Nie, główka nie zawiera źródła światła (brak diody LED / lampki). Dostępne są osobne moduły podświetlane w serii Harmony XB4, ale ten konkretny element przeznaczony jest wyłącznie do sygnalizacji mechanicznej.
• Jaki stopień ochrony ma ten produkt? Główka spełnia wymagania IP66, IP67, IP69, IP69K oraz Typ 4X, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed wodą w postaci strumieni, zanurzenia, mycia wysokociśnieniowego i parą wodną.
• Jak działa mechanizm push-pull w tym przycisku? Przycisk działa w trybie zatrzaskowym – po wciśnięciu grzybka następuje zatrzask i utrzymanie stanu wyłączenia (awaryjne zatrzymanie). Aby powrócić do stanu spoczynku (odblokować), należy pociągnąć grzybek do przodu (push-pull). Nie jest to przycisk samopowrotny – wymagana jest celowa akcja operatora.
