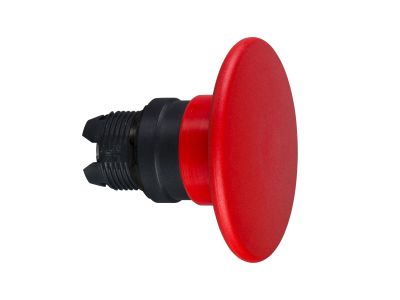

Główka przycisku grzybkowego z samopowrotem Fi-60 czerwona plastikowa Harmony XB5 | ZB5AR4 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku grzybkowego Schneider Electric z serii Harmony XB5 (symbol ZB5AR4) to czerwona plastikowa główka o średnicy 60 mm z mechanizmem samopowrotnym. Zaprojektowana do współpracy z blokami stykowymi Harmony, zapewnia intuicyjne sterowanie impulsowe w układach awaryjnego zatrzymania i sterowania. Dzięki stopniowi ochrony IP66 sprawdza się w najtrudniejszych warunkach przemysłowych.

• Średnica 60 mm: Ergonomiczny kształt grzybka ułatwia obsługę nawet w rękawicach, a wyrazisty czerwony kolor zapewnia widoczność z daleka.
• Mechanizm samopowrotny (impulsowy): Po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej – idealny do sterowania stycznikami, przekaźnikami lub sygnalizacji.
• Plastikowa ramka: Lekka, odporna na korozję i chemikalia, zapewnia izolację elektryczną.
• Stopień ochrony IP66: Odporność na kurz, silne strumienie wody i wibracje – pracuje w trudnych warunkach środowiskowych.
• Szeroki zakres temperatur pracy (-40°C do +70°C): Umożliwia stosowanie w klimatyzowanych halach, mroźniach czy na zewnątrz bez ryzyka uszkodzenia.

Zgodność z Normami

Główka przycisku jest produkowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Produkt spełnia wymagania bezpieczeństwa dla urządzeń sterowniczych w instalacjach przemysłowych.

Zastosowanie

Główka przycisku grzybkowego ZB5AR4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, ergonomiczne wyłączanie lub impulsowe sterowanie. Dzięki odporności IP66 i szerokiemu zakresowi temperatur sprawdza się w wymagających środowiskach.

• Awaryjne zatrzymanie maszyn i urządzeń produkcyjnych.
• Sterowanie impulsowe do załączania styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanów awaryjnych w szafach sterowniczych i panelach operatorskich.
• Automatyka budynkowa oraz instalacje przemysłowe w halach, magazynach i na zewnątrz.

Wskazówki Montażowe

Montaż główki oraz podłączenie do bloków stykowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Główka przeznaczona jest do montażu w otworze o średnicy 22 mm (zgodnie z normą DIN). Przy dokręcaniu elementów mocujących stosować moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów przyłączeniowych do bloków stykowych dobrać do obciążenia prądowego. Nie przekraczać dopuszczalnych parametrów.

FAQ

• Czy przycisk jest podświetlany? Nie, główka ZB5AR4 jest mechaniczna, bez elementu LED. Do sygnalizacji wizualnej należy zastosować osobny moduł podświetlenia z serii Harmony XB5.
• Jaki stopień ochrony ma ta główka? Stopień ochrony IP66 – pyłoszczelna i odporna na silne strumienie wody, co pozwala na montaż w trudnych warunkach przemysłowych.
• Jak działa mechanizm – chwilowy czy podtrzymywany? Mechanizm jest samopowrotny (impulsowy) – po naciśnięciu i zwolnieniu wraca do pozycji spoczynkowej. Nie daje się zablokować.
